Měřící kondenzátorový mikrofon R-F-T MV102

Kondenzátorový tranzistorový mikrofon MV 102 výroce R-F-T VEB Mikrofontechnik Gefell (DDR) se vyráběl pravděpodobně v sedmdesátých letech minulého století. Byl určen pro přesná elektroakustická měření. Mikrofon má integrovaný předzesilovač. Tělo mikrofonu je celokovové. Mikrofon má zabudované vyhřívání - temperování. Jedná se o tranzistorovou (FET) variantu elektronkového MV 101

Hledám jakoukoliv dokumentaci k tomuto mikrofonu!!!
Tel: 777 671 222,
e-mail

TECHNICKÁ DATA:
Váha mikrofonu včetně vložky: 72 g
Rozměry mikrofonu včetně vložky: ø 24 x 1123 mm
Směrová charakteristika: kulová
Výstupní impedance: 750 Ω
Korpus: kovový

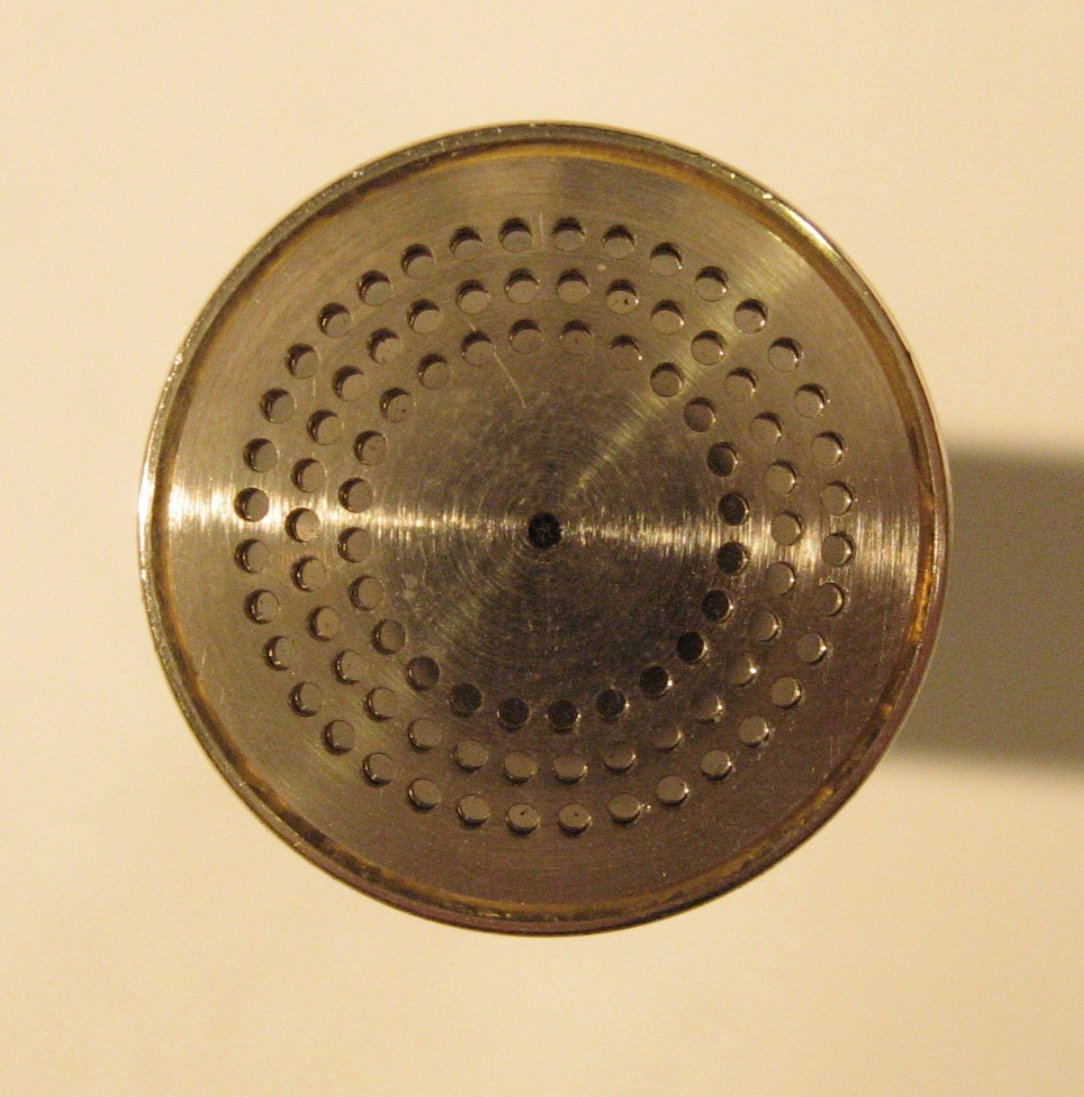

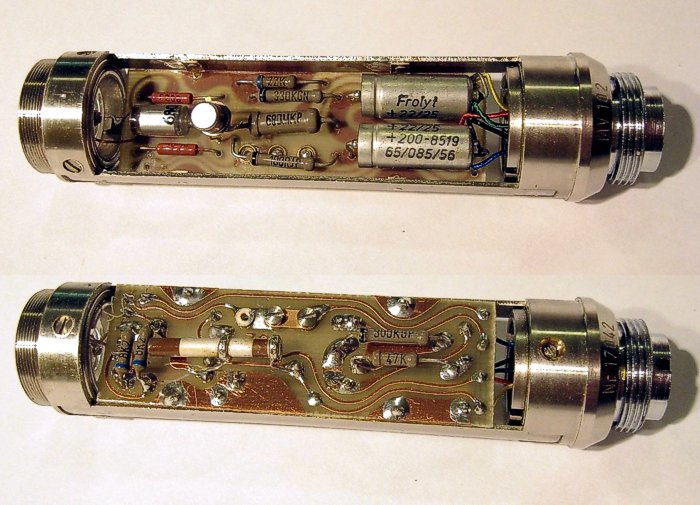

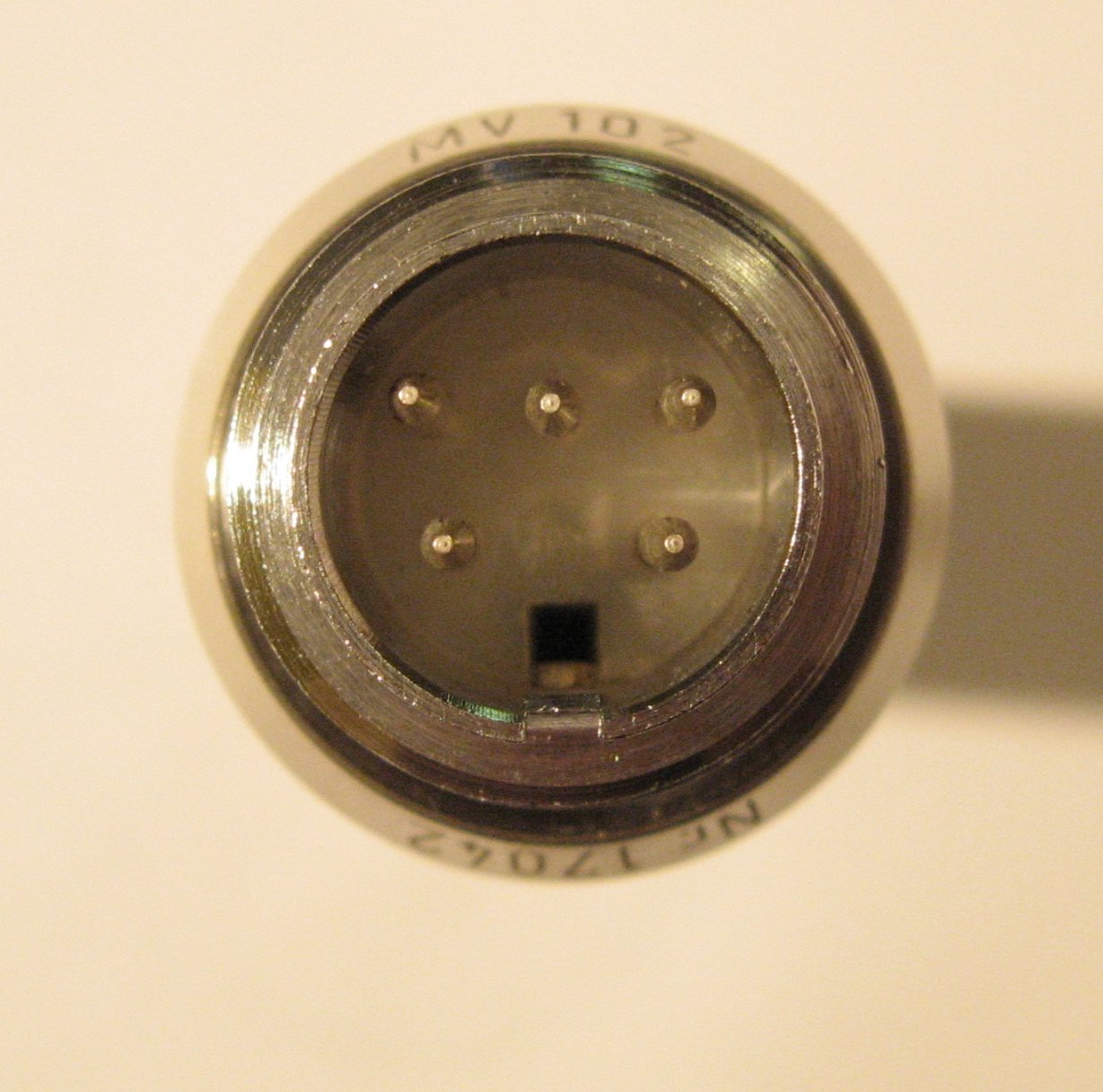

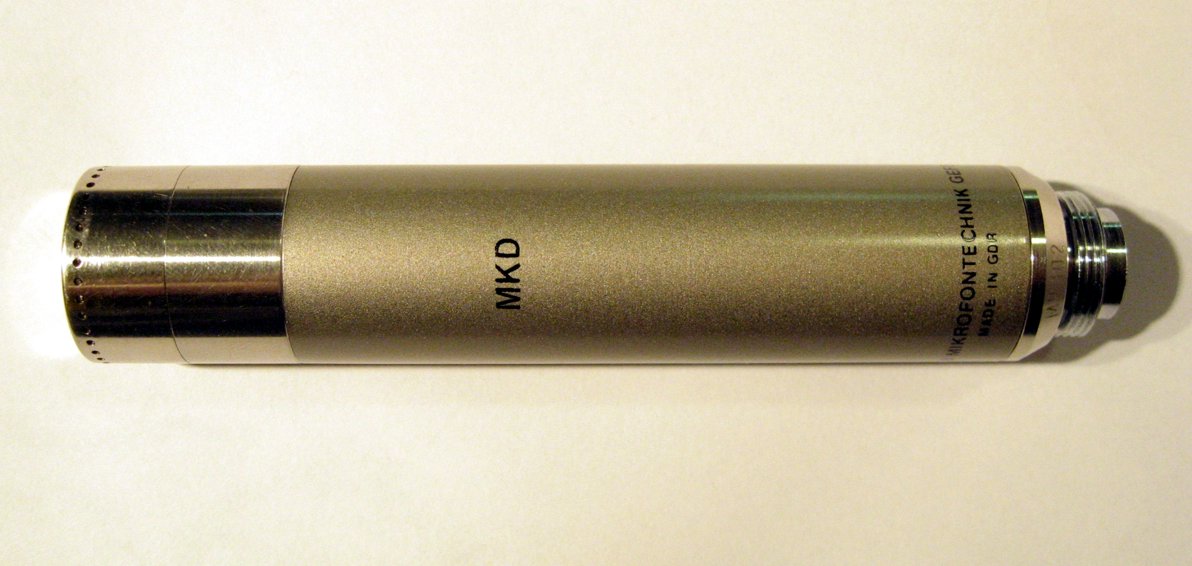

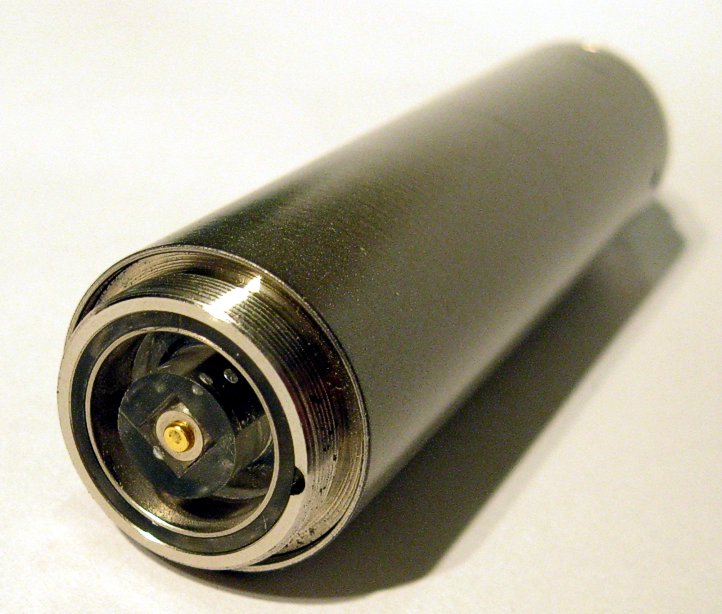

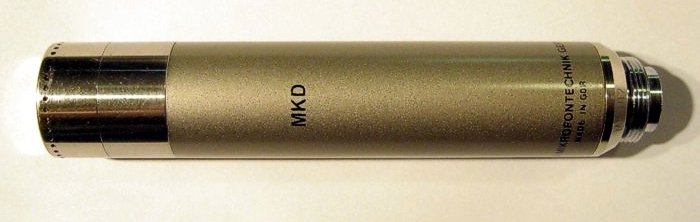

Mikrofon RFT MV102 Nr.17042 s mikrofonní vložkou RFT MK102 Nr.19876 v originální krabičce Mikrofon RFT MV102 Nr.17042 s mikrofonní vložkou RFT MK102 Nr.19876 Nápis "MKD" na těle mikrofonu znamená VEB Meßelektronik "Otto Schön" Dresden Mikrofon RFT MV102 Nr.17042 rozebraný Mikrofon RFT MV102 Nr.17042 s mikrofonní vložkou RFT MK102 Nr.19876 - přední pohled       Mikrofon RFT MV102 Nr.17042 s mikrofonní vložkou RFT MK102 Nr.19876 - připojovací konektor       Mikrofon RFT MV102 Nr.17042 - preamp Konektor KS51

1 - vyhřívání mikrofonu +6V, 150mA
4 - vyhřívání mikrofonu -
5 - signálový výstup z předzesilovače +20V
3 - kladné napájeni předzesilovače +95 až 100V
2 - kladné polarizačni napěti vložky +185 až 200V


Mikrofon RFT MV102 - schéma zapojení
  Tranzistor KP303V

MIKROFONNÍ VLOŽKA MK 102:

TECHNICKÁ DATA:
Váha: 55 g
Rozměry: ø 24 x 26 mm
Kmitočtový rozsah: 10 Hz až 20 kHz
Směrová charakteristika: kulová
Maximální hladina akustického tlaku (SPL): 146 dB

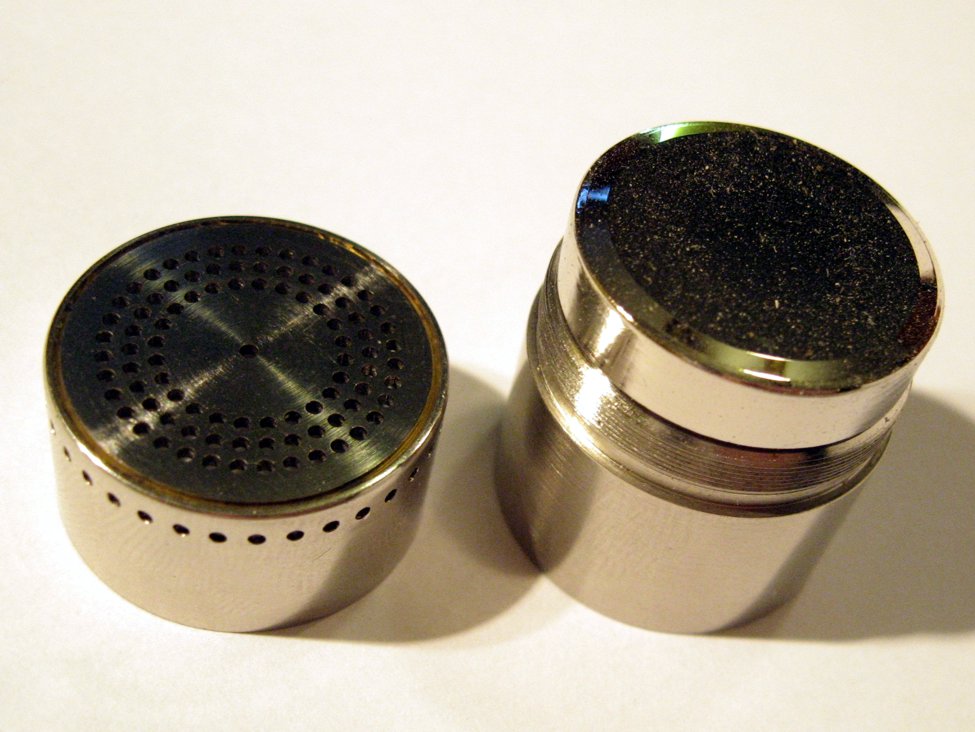

Mikrofonní vožka RFT MK102 Nr.19876    Mikrofonní vožka RFT MK102 Nr.19876    Mikrofonní vožka RFT MK102 Nr.19876

  Firemní dokumentace MK 102 současného výrobce MICROTECH GEFELL
  Stránka s technickými údaji současného výrobce MICROTECH GEFELL

Vyobrazený vzorek je kompletně funkční.

Mikrofon RFT MV102 Nr.17042 s mikrofonní vložkou RFT MK102 Nr.19876 s měřícím přístrojem RFT INTEGRIERENDER PRAZISIONSSCHALLPEGELMESSER 00026¨Nr.12005

Pro provoz mikrofonu bez měřícího přístroje si můžete sestrojit   Napájecí zdroj pro měřící kondenzátorové mikrofony R-F-T.
