Studiový kondenzátorový mikrofon Neumann M 582

"Miniaturní" studiový kondenzátorový elektronkový mikrofon Neumann M582 je další z řady elektronkových mikrofonů výrobce G. Neumann & Co., Gefell/Vogtl - NDR.

Mikrofon Neumann M582 má podobně zapojený předzesilovač jako CMV563 a využívá také vybíranou elektronku EC92. Průměr předzesilovače je jen o málo větší než průměr elektronky. Mikrofon může být napájen napaječem N61, N57 nebo UN61, UN57 a připojuje se také stejnými kabely a konektory jako mikrofon CMV563 příp. UM57.
K předzesilovači M582 byla nejdříve pevně připojena mikrofonní kapsle M62, později se vyráběly výměnné (šroubovací) kapsle: M58 - koule difůzní, M69 - koule, M70 - ledvina, M93 - koule a M94 - ledvina.

mikrofonní vložka M58

S napaječem N61 je mikrofonní předzesilovač propojen kabelem s konektory NS 65 a NS 64
Změna směrové charakteristiky se provádí výměnou mikrofonní vložky (mechanicky je spojena s předzesilovačem závitem M23x1)
Předzesilovač je opatřen pětipólovou propojovací zástrčkou NS 67
Speciálně vybrané elektronky EC 92 (minimální šum a mikrofonie) dodává přímo výrobce mikrofonů. Běžné elektronky EC 92 není možno v mikrofonu použít!
Žhavící napětí elektronky EC 92 je nutno nastavit na 5,8V příslušným odporem v napaječi N 61

Schéma zapojení předzesilovače

Předzesilovač M582 bez krytu

Mikrofonní vložky jsou vzhledem k průměru předzesilovače velké 3/4'.

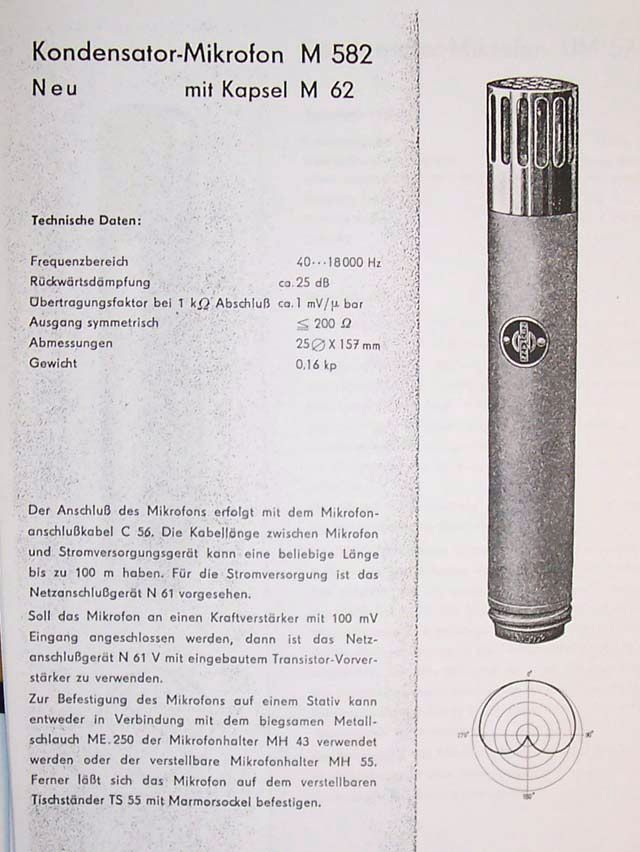

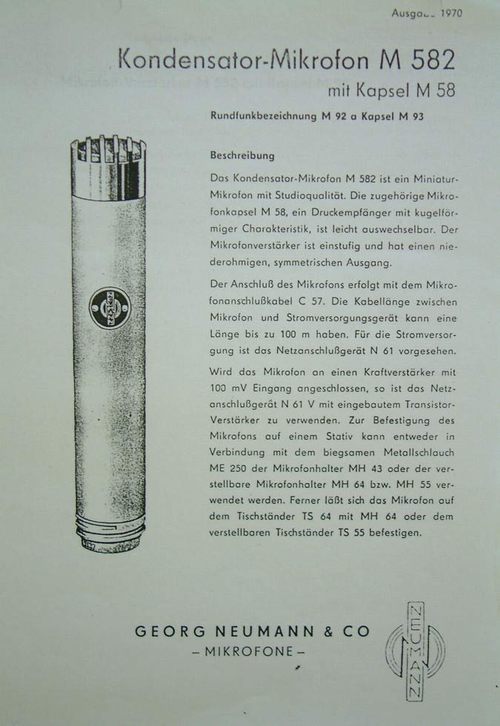

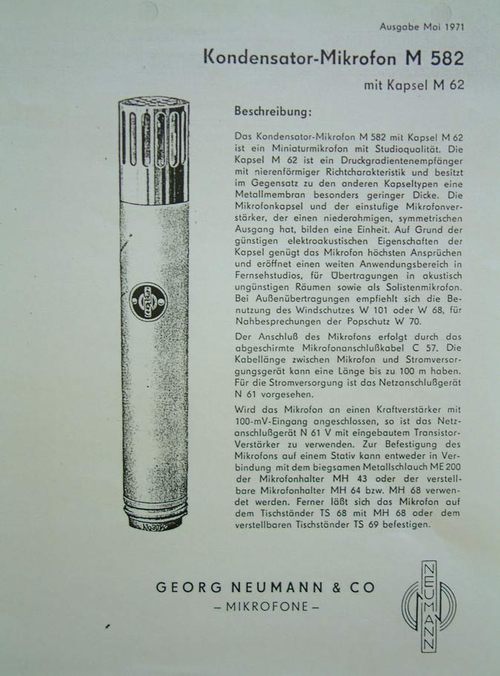

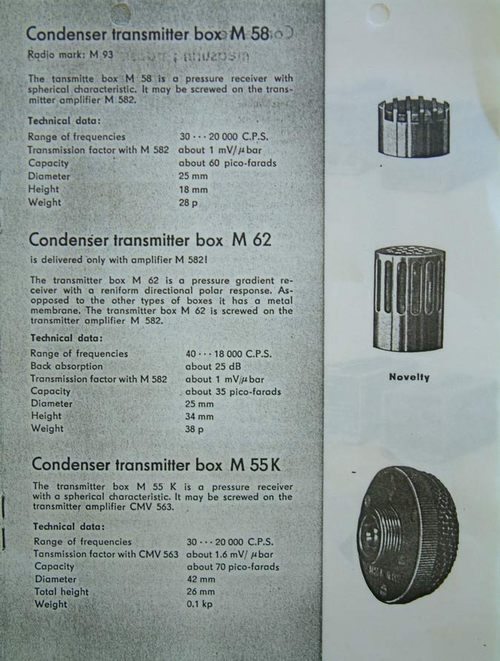

M582 s kapslí M58  M582 s kapslí M62  M582 s kapslí M62  Schéma zapojení M582  Používané kapsle a jejich charakteristiky

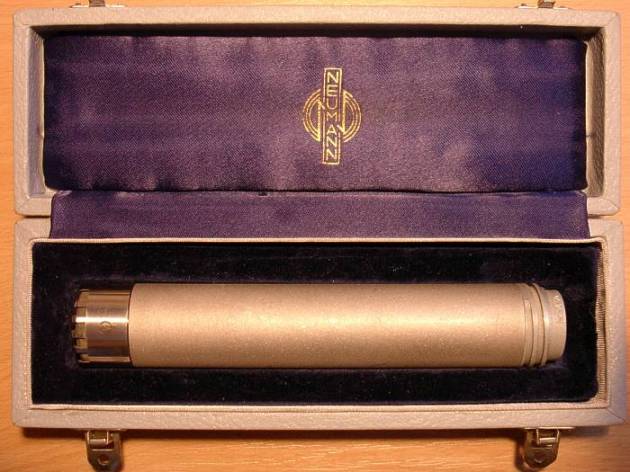

Předzesilovač M582 Nr.9456 s kapslí M58 Nr.5686:

Předzesilovač M582 Nr.9456, kapsle  M58 Nr.5686

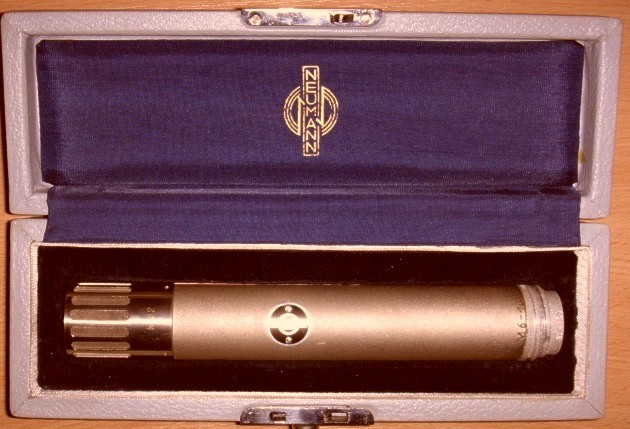

Předzesilovač M582 Nr.4169 s kapslí M62 Nr.241:

Předzesilovač M582 Nr.4169, kapsle  M62 Nr.241

  Elektronka EC92

  Historie MICROTECH GEFELL.

Vyobrazený vzorek je kompletně funkční.
