NÁPADY, SCHÉMATA, TECHNICKÁ DOKUMENTACE

  Návod na výrobu levného a přitom kvalitního snímače pro akustické hudební nástroje - Pro muzikanty, kteří při živém hraní potřebují snímat svůj akustický nástroj.

  Elektromagnetický snímač pro housle - Pro houslisty, kteří chtějí hrát "tvrdší" styly na svůj akustický nástroj.

  Tajemství elektromagnetického snímání houslí - Jak se snímač pro housle liší od kytarového.

  Schéma zapojení DI-BOX pro piezosnímače - Prakticky nezbytné zařízení ke všem snímačům, pracujícím na pricipu piezokrystalu, a nejen k nim. - zjednodušená varianta.

  Návrh zapojení napaječe pro elektronkové mikrofony Neumann - Gefell. Náhrada originálního zdroje. Schéma zapojení

  Sluchátkový distribuční zesilovač do nahrávacího studia Levný a přitom kvalitní zesilovač pro více sluchátek do nahrávacího studia. Schéma zapojení.

  Malý mixážní pultík se symetrickými vstupy Schéma zapojení.

  Adaptér pro fantomové napájení elektretového mikrofonu Schéma zapojení

  Reproduktorový sloup pro výkonové ozvučení Jak jsme vyráběli a ladili reprosloup.

  Mixážní stůl TESLA EJE 363 Technická dokumentace regulační jednotky dozvuku.

  Zesilovač hifi TW 40 JUNIOR (TRANSIWATT 40B) Podrobný návod na stavbu zesilovače.

  The Free Information Society Spousta schémat především kytarových zesilovačů a krabiček.

  Oprava páskového mikrofonu Zhotovení a výměna pásku v páskovém mikrofonu.

  Zhotovení páskového mikrofonu Amatérská výroba kvalitního páskovém mikrofonu.

  Zdroj pro měřící mikrofony RFT Jednoduchý napáječ pro elektronkové a tranzistorové měřící mikrofony RFT.



Barevné značení odporů:

Význam barev: Význam jednotlivých proužků:

barva

číslo tolerance
      černá 0
  hnědá 1 ± 1 %
  červená 2 ± 2 %
  oranžová 3
  žlutá 4
  zelená 5 ± 0,5 %
  modrá 6 ± 0,25 %
  fialová 7 ± 0,1 %
  šedá 8
  bílá 9
  zlatá -1 ± 5 %
  stříbrná -2 ± 10 %
  žádná   ± 20 %
  Význam
Proužek 4 proužky 5 proužků
1 první číslice první číslice
2 druhá číslice druhá číslice
3 násobitel 10x třetí číslice
4 tolerance násobitel 10x
5   tolerance

První proužek je blíže k okraji než poslední proužek. Je-li dovolená úchylka ±20 %, pak 4. proužek chybí.

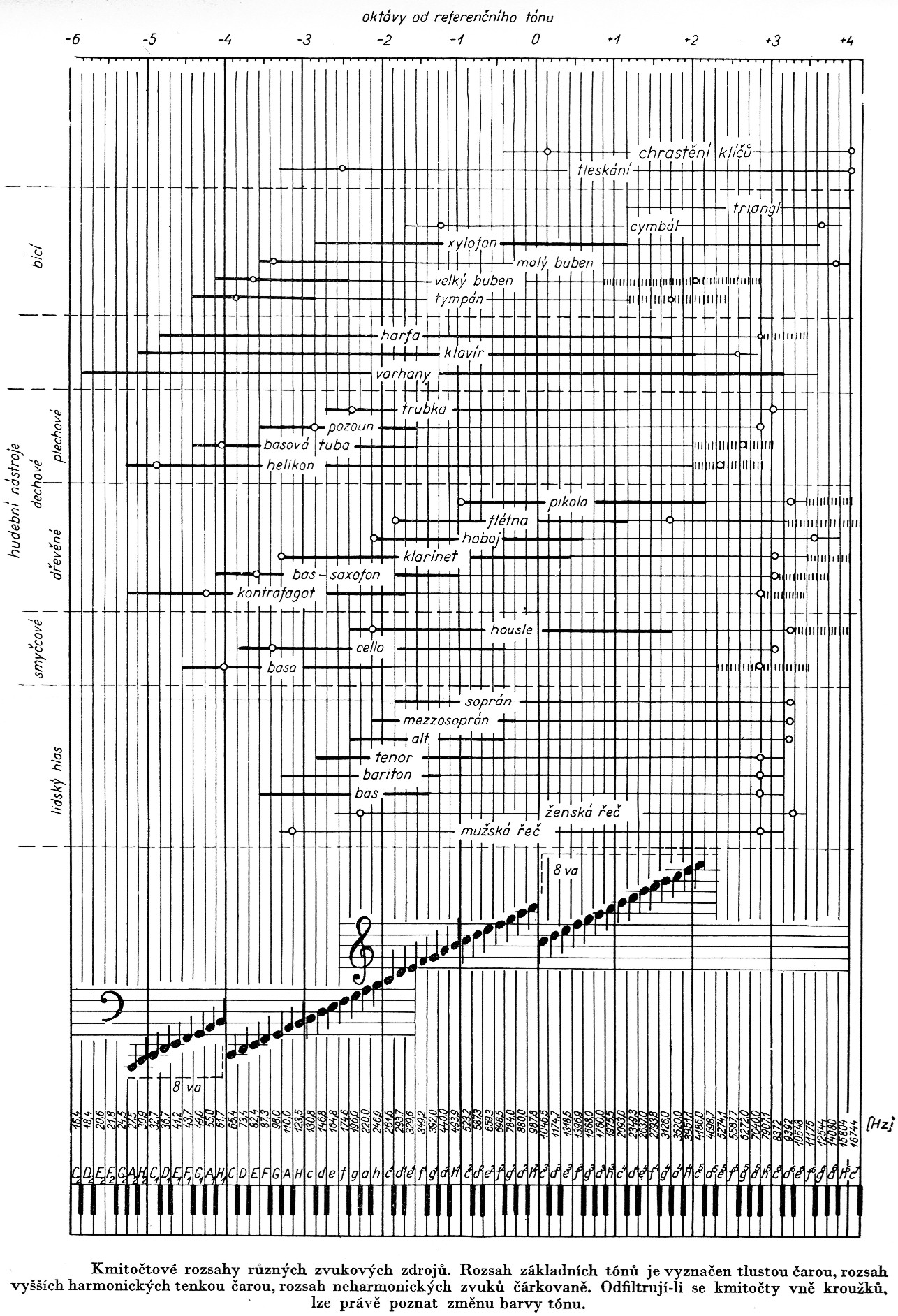

Kmitočtové rozsahy hudebních nástrojů:

Kmitočtové rozsahy hudebních nástrojů
