Malý mixážní pult se symetrickými vstupy

Popis zapojení:

Mixážní pult má mikrofonní elektronicky symetrické a linkové nesymetrické vstupy. Mikrofonní vstupy mají stabilně zapojené fantomové napájení 12V pro kondenzátorové mikrofony, které však nemusí být zapojeno. Vstupní konektory jsou kombinované: NEUTRIK COMBO, což znemožní současné připojení mikrofonního a linkového kabelu do jednoho vstupu a podstatně zmenší potřebný prostor pro jejich umístění. Ovládací potenciometry vstupů jsou opět z prostorových důvodů dvojité (nikoliv tandemové), ale mohou být samozřejmě oddělené - záleží na mechanické konstrukci. Výstupní zesilovače umožňují připojení výkonových zesilovačů nebo stereofonních sluchátek, což opět rozšíří možnosti použití mixážního pultíku.
Počet vstupů a výstupů lze samozřejmě změnit.

  Schéma zapojení mixážního pultu - pdf

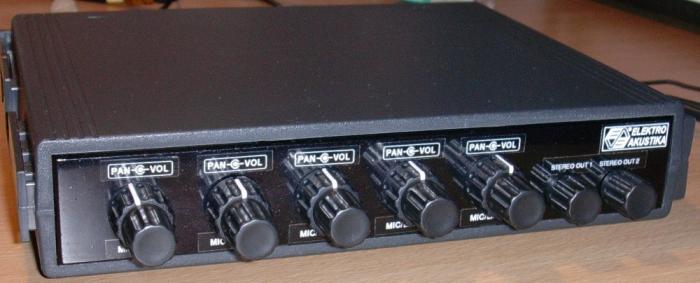

Příklad čelního panelu

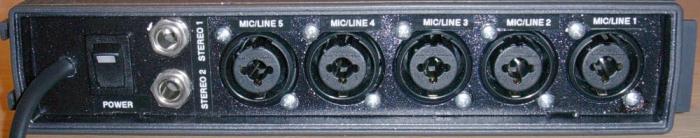

Příklad zadního panelu


Přiklad použití:

Malé domácí studio.
Mixážní pult zde slouží ke smíchání signálu již nahraných stop a signálu právě nahrávané stopy do odposlechu - sluchátek. Použitý převodník M-AUDIO USB Duo má poměrně kvalitní mikrofonové předzesilovače. Direct OUT z nich umožní nedokumentovaná finta: Při zasunutí konektoru jack do linkového vstupu pouze po první polohy, nikoliv až nadoraz, dostaneme signál z mikrofonního předzesilovače, nebo-li právě nahrávané stopy. Při použití notebooku je studio dobře mobilní.

Malé mobilní domácí nahrávací studio
