Reportážní elektronkový bateriový kazetový magnetofon
VEB Werk fűr Fernmeldewesen Berlin KMG1

logoElektronkový kazetový reportážní magnetofon magnetofon výrobce VEB Werk fűr Fernmeldewesen Berlin KMG1, který patřil ke skupině RFT, se vyráběl v Německu v padesátých letech minulého století. Tento magnetofon byl určen pouze pro zvukový záznam, přehrávání se provádělo na jiném stroji. V kazetě R56 byl použit 1/4" pásek. Záznam je monofonní celostopý. K magnetofonu se používal mikrofon   NEUMANN CMV571. Magnetofon měl však problémy s přesností rychlosti posuvu pásku. Na korpusu nejsou žádné uchycovací prvky pro řemen na přenášení, takže magnetofon byl zřejmě přenášen v brašně.

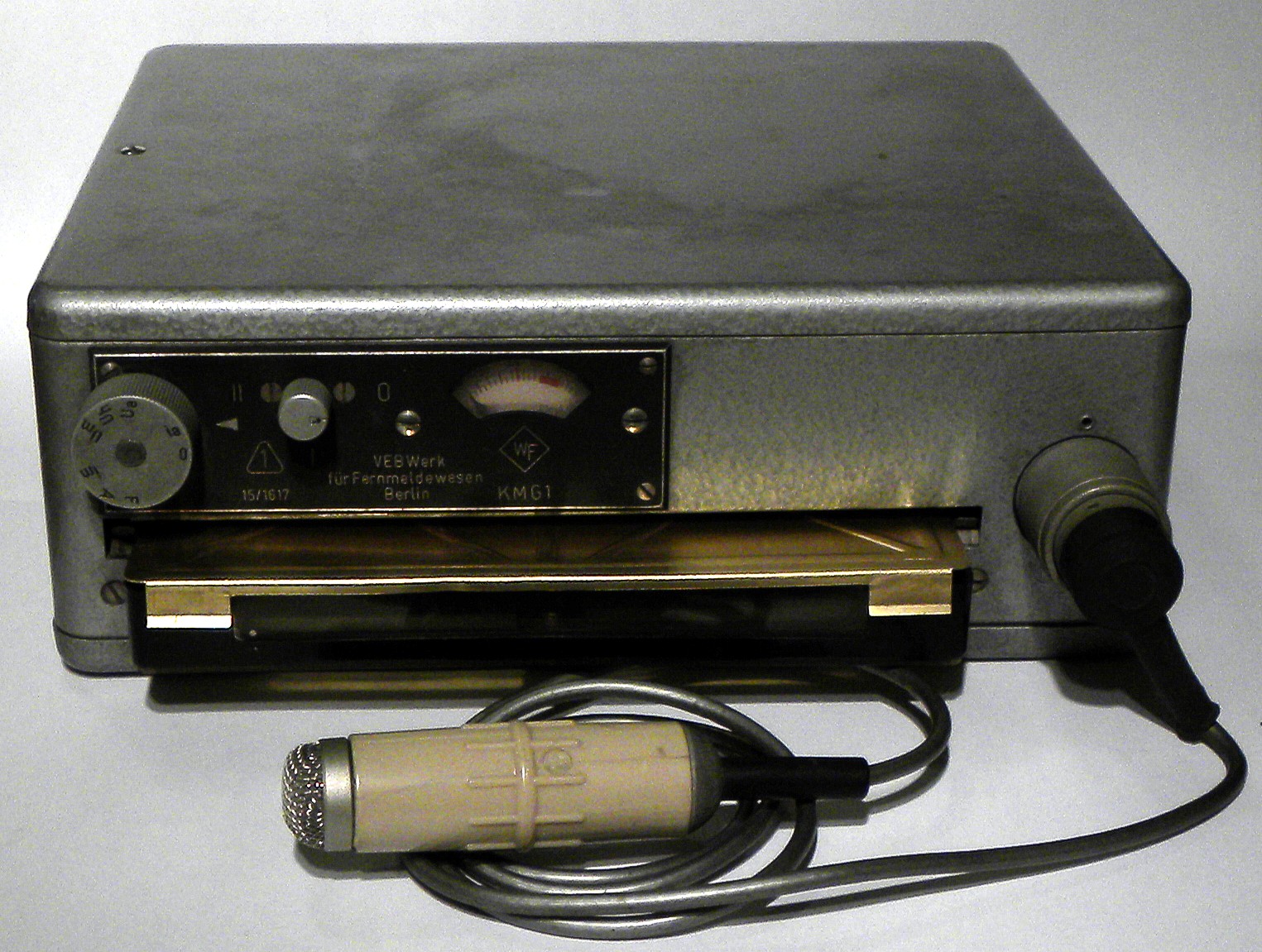

Magnetofon KMG1 s vloženou kazetou ,Rr56 a připojeným mikrofonem NEUMANN CMV571

VŠEOBECNÉ ÚDAJE:
Výrobce: VEB Werk fűr Fernmeldewesen Berlin - NDR
Tovární typ: KMG1
Použití: záznam reportáží
Váha bez baterií a kazety: 2560 g
Rozměry: 240 x 220 x 90 mm
Povrchová úprava: kryt stříkán kladívkovým lakem
Použité baterie: 2x 1,5V žhavení, 4x 4,5V motor, 75V anoda
Použité elektronky: 3x   DF191,   DL192
Doba záznamu: cca 7 min.
Rychlost posuvu pásku: 19,05 cm/s
Délka pásku v kazetě R56: cca 80 m
Kmitočtový rozsah: 100 - 10 000 Hz
Kmitočet předmagnetizace: 50 kHz

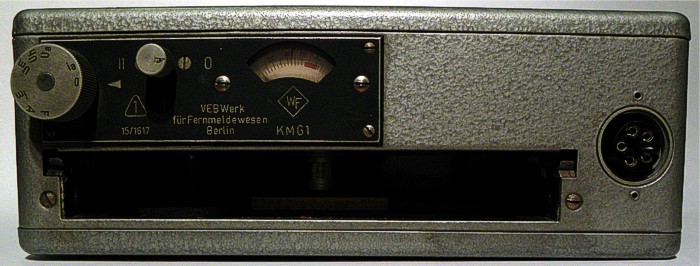

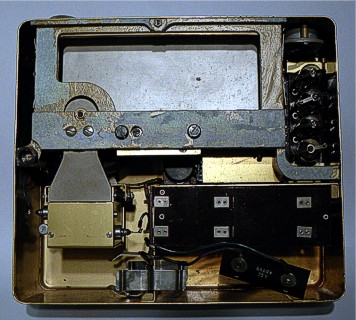

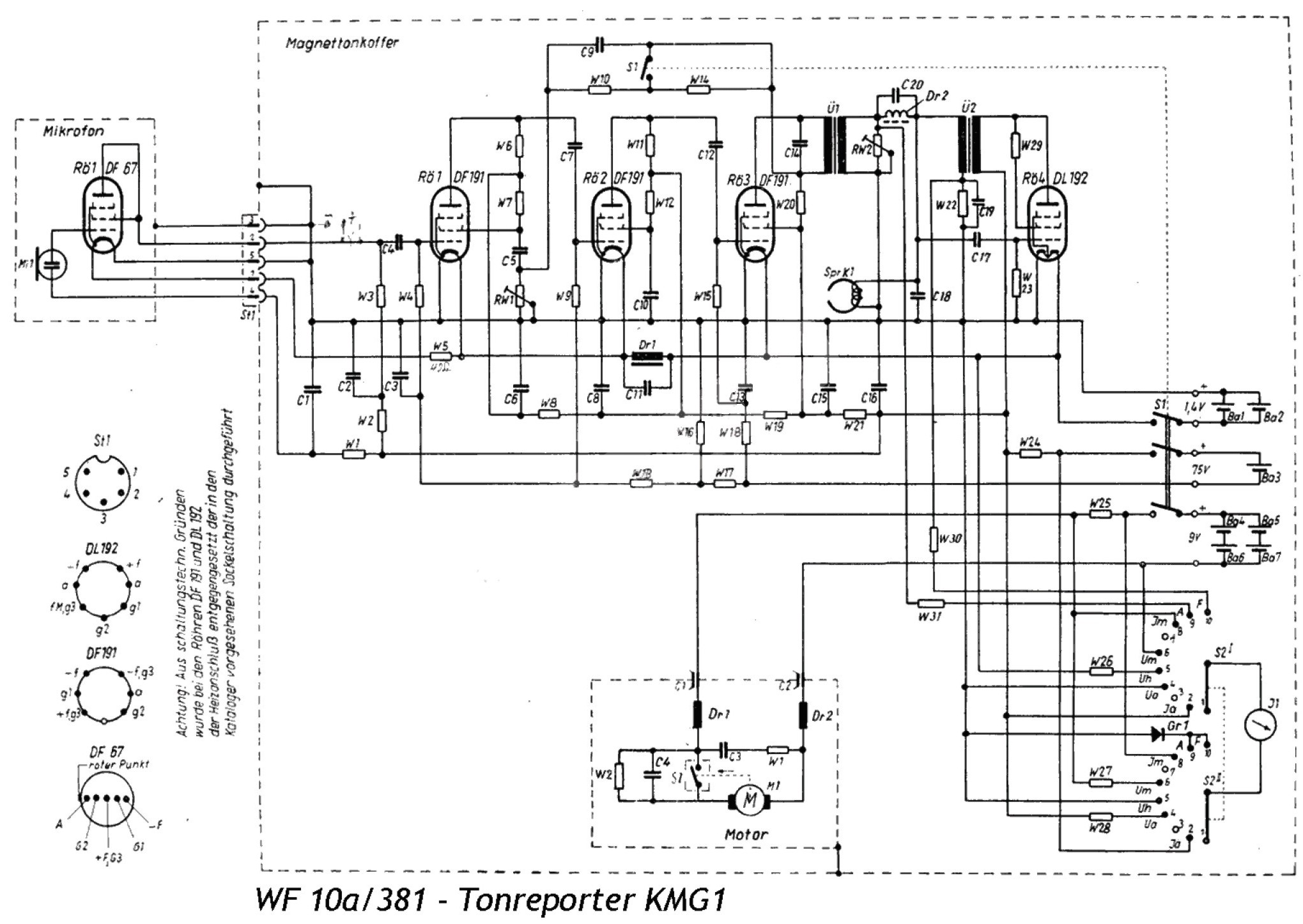

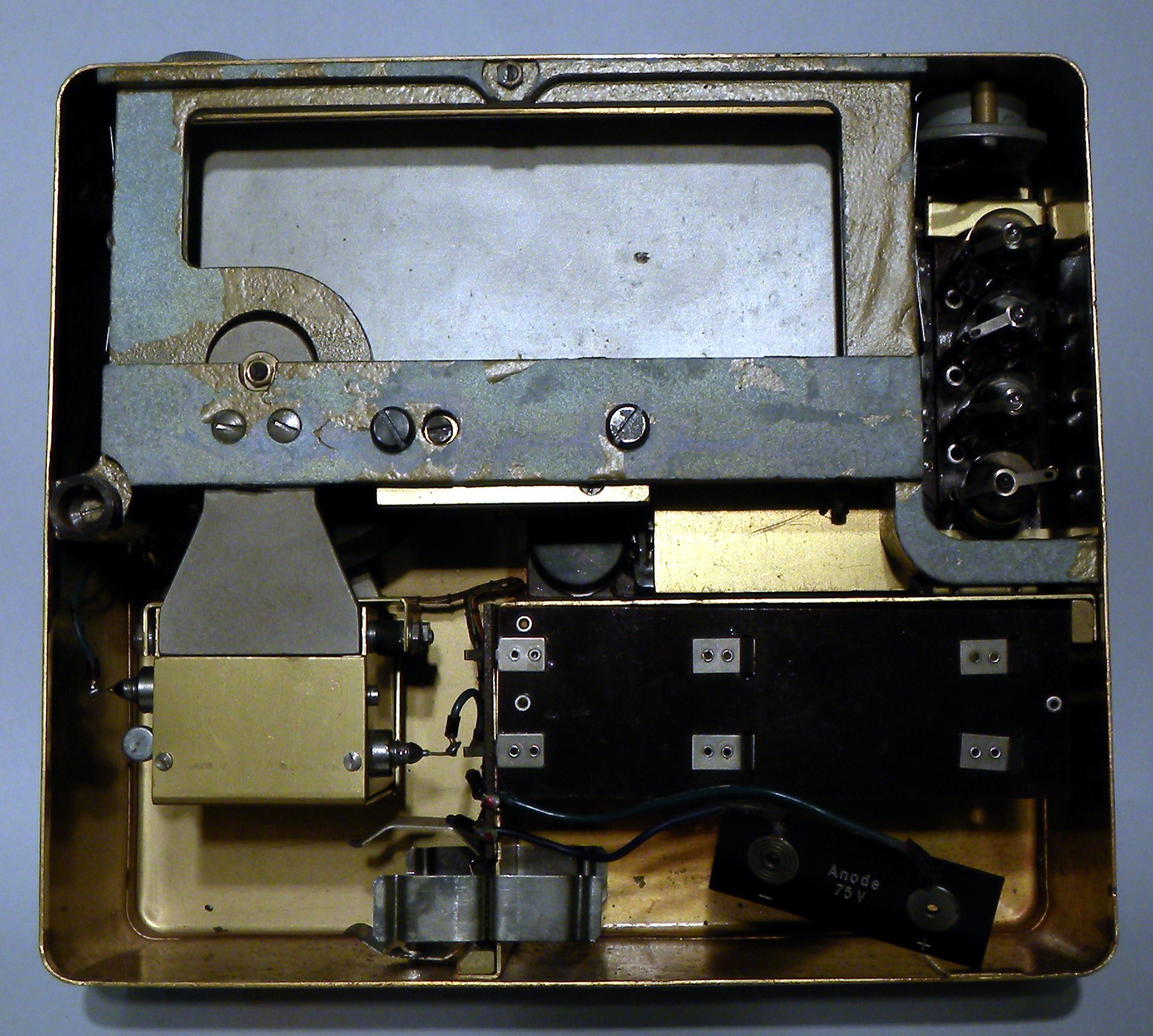

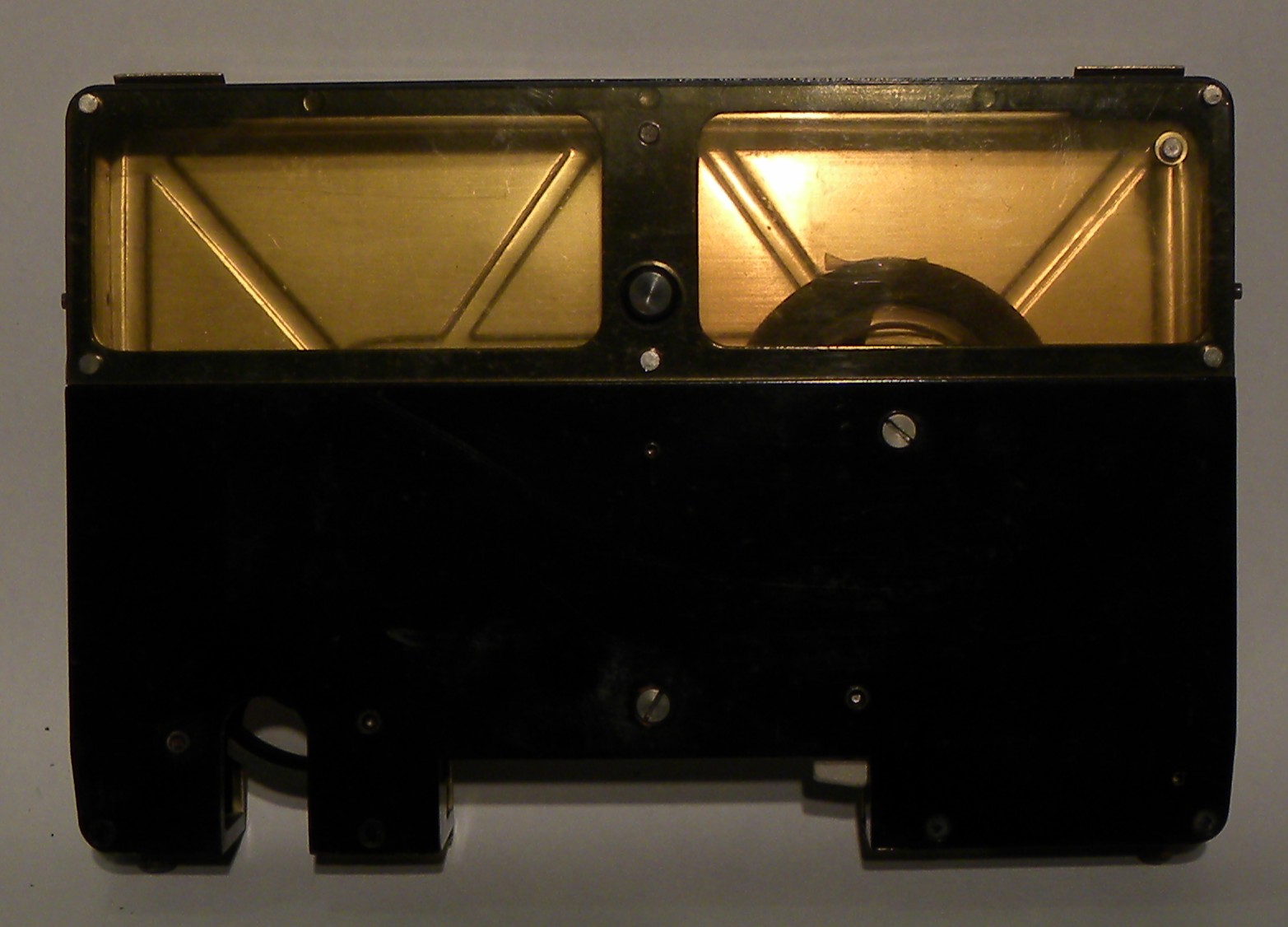

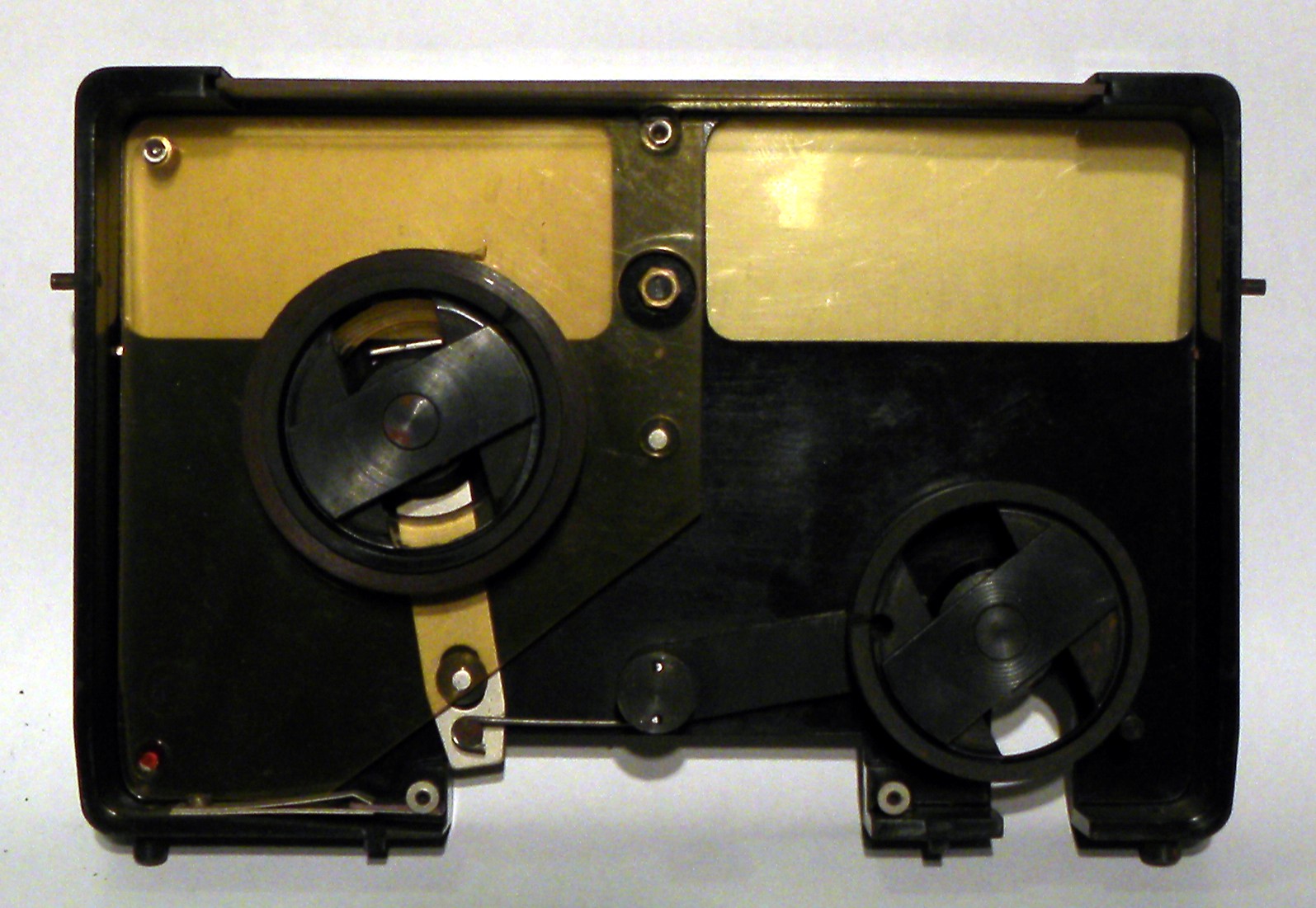

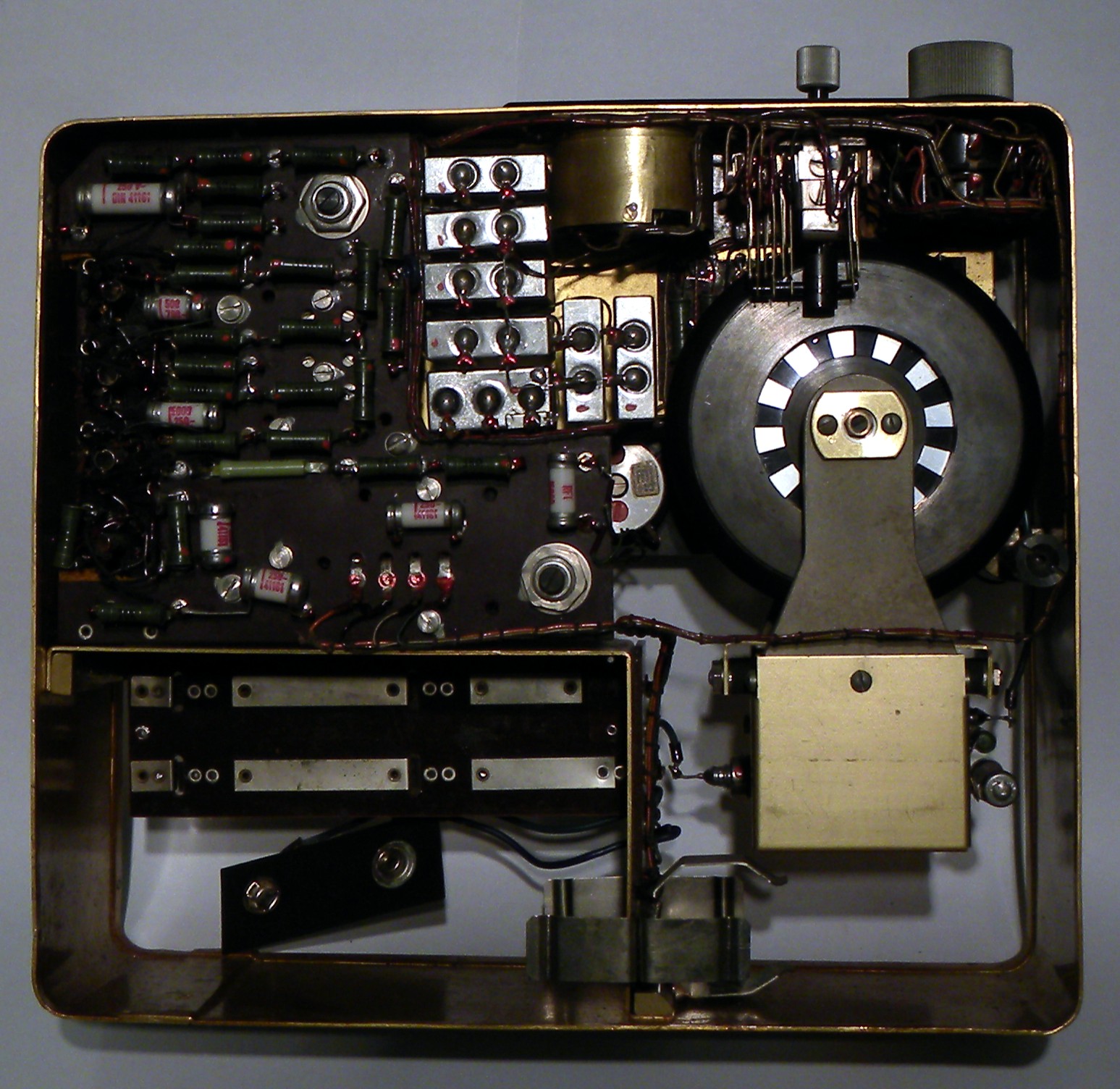

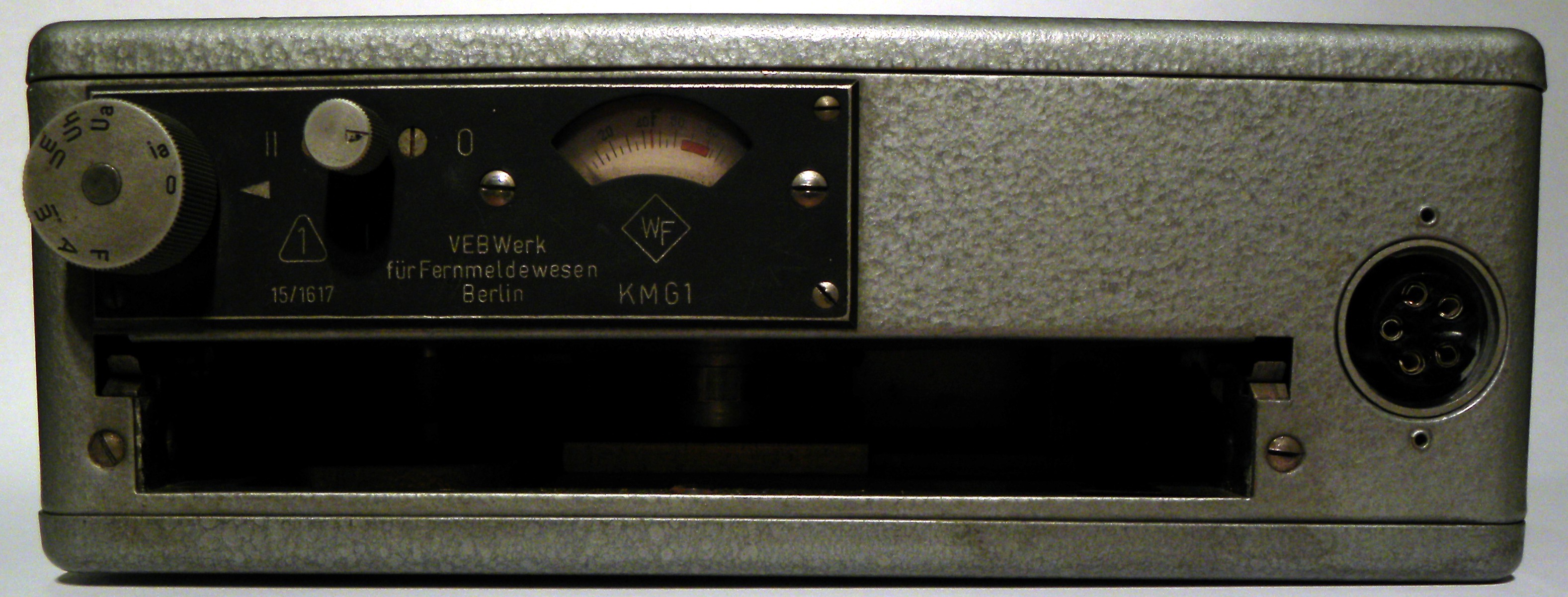

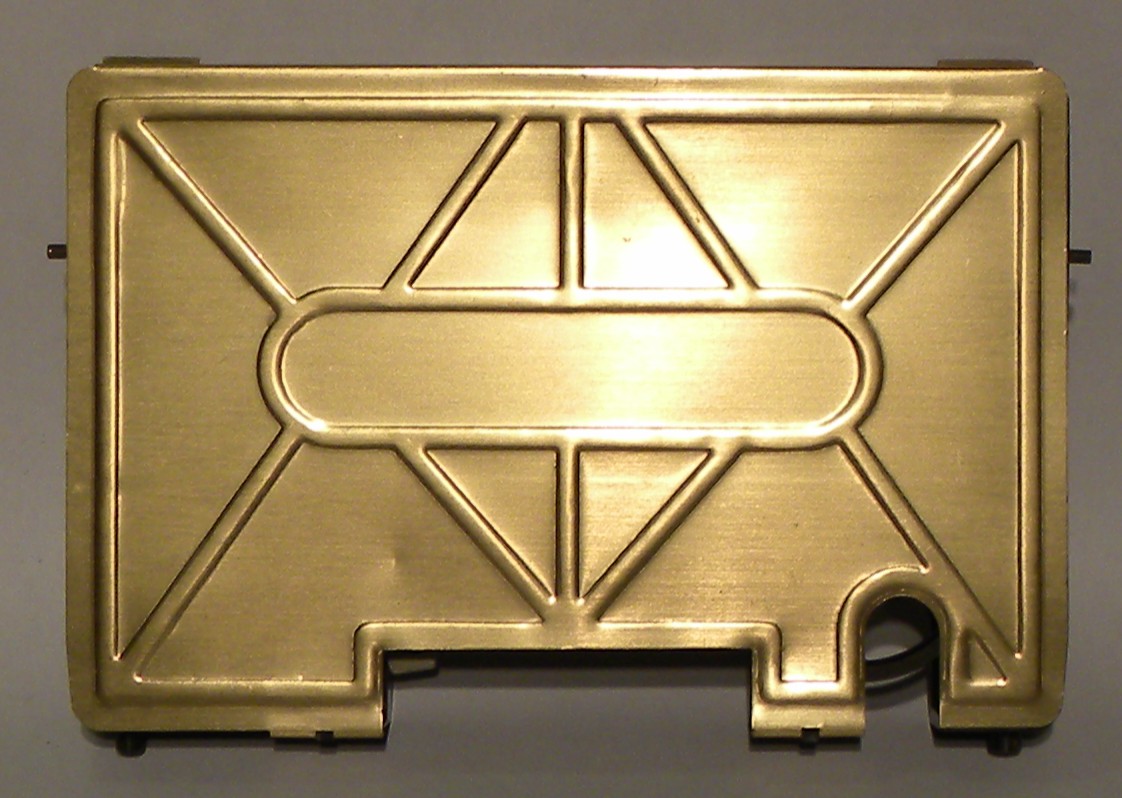

Magnetofon KMG1- čelní pohled Magnetofon KMG1 rozebraný Magnetofon KMG1 rozebraný Kazeta R56 Kazeta R56 - horní pohled na  víčko Kazeta R56 - vnitřní mechanika Kazeta R56 - zadní pohled Magnetofon KMG1 schéma zapojení
