Studiový kondenzátorový mikrofon R-F-T MV691

Studiový kondenzátorový tranzistorový mikrofon MV 691 výroce VEB MIKROFONTECHNIK GEFELL - DDR se vyráběl v sedmdesátých letech minulého století jako tranzistorový nástupce elektronkového mikrofonu Neumann M582.

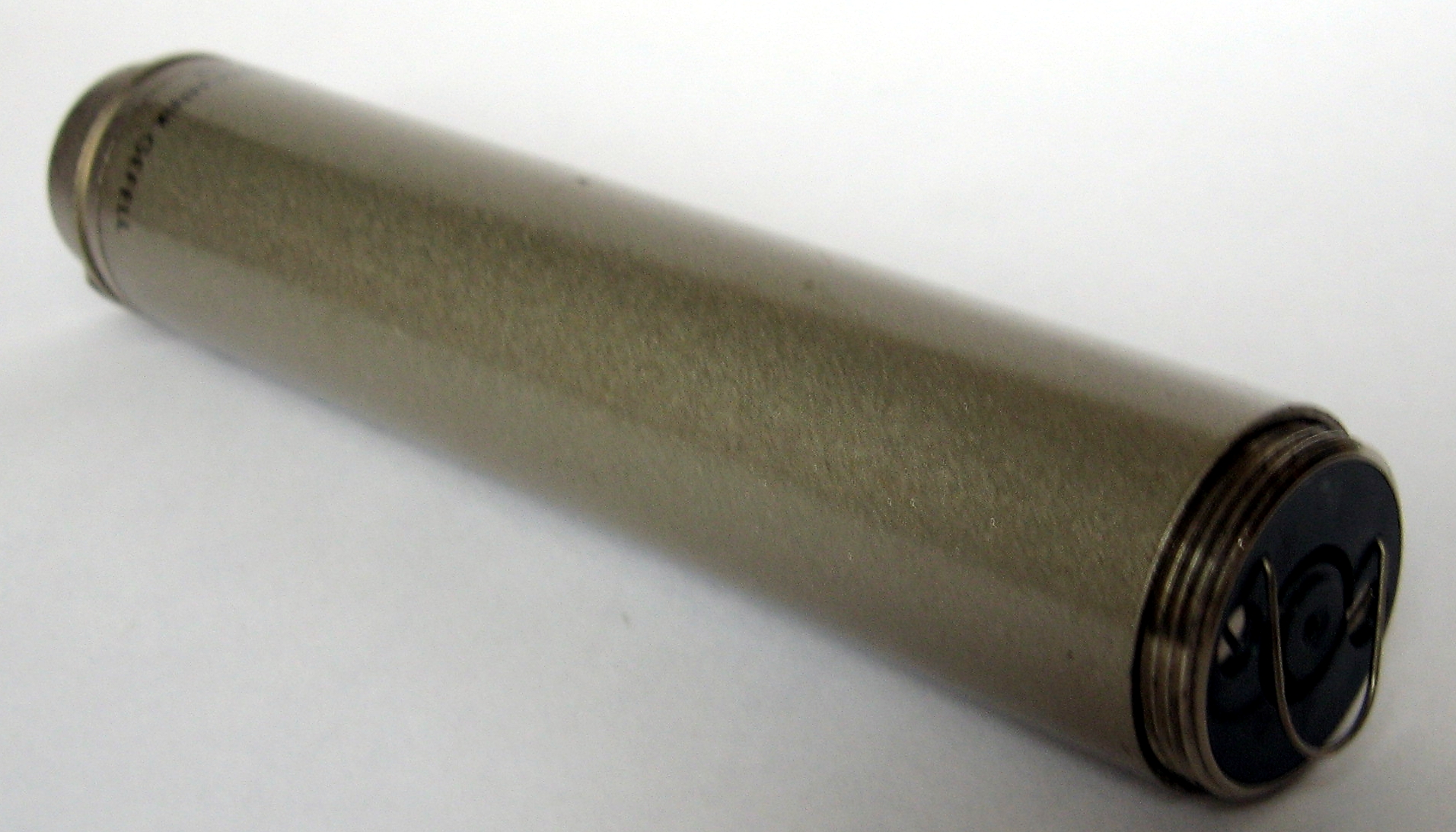

Mikrofonní předzesilovač RFT MV691 Nr.4079

TECHNICKÁ DATA:
Váha: 130 g
Rozměry: ø 25 x 128 mm
Frekvenční charakteristika: 60 Hz - 16 000 Hz ±1 dB
30 Hz - 20 000 Hz ±3 dB
Zesílení při 1kHz: -2,5 dB ±1 dB
Zesílení při 1kHz (přepínač -10 dB): 8 dB ±2 dB
Zkreslení: < 0,5%
Maximální výstupní napětí: 220 mV
Odstup cizích napětí: < -107 dB
Napájecí napětí: phantom nebo napaječ (N690, N691) 12,6V ±0,5V
Napájecí proud: < 2 mA
Směrová charakteristika: měnitelná výměnou mikrofonní vložky
Používané vložky: M93, M69 - koule, M70, M71, M94 - ledvina, M79 - superledvina, UM70 - přepínatelná, M73 - kužel
Výstupní impedance: 200 ohm (symetrický výstup)
Korpus: kovový

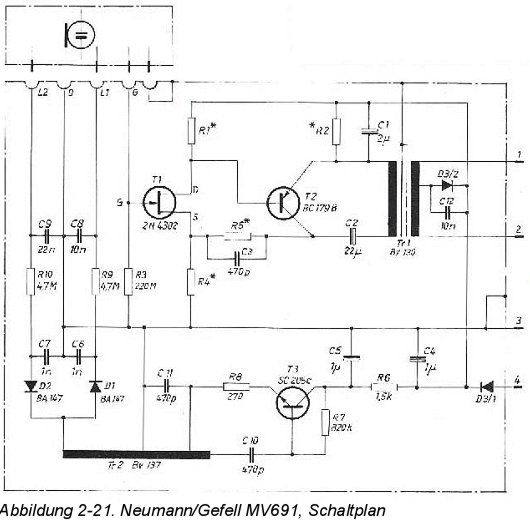

Schéma zapojení MV691

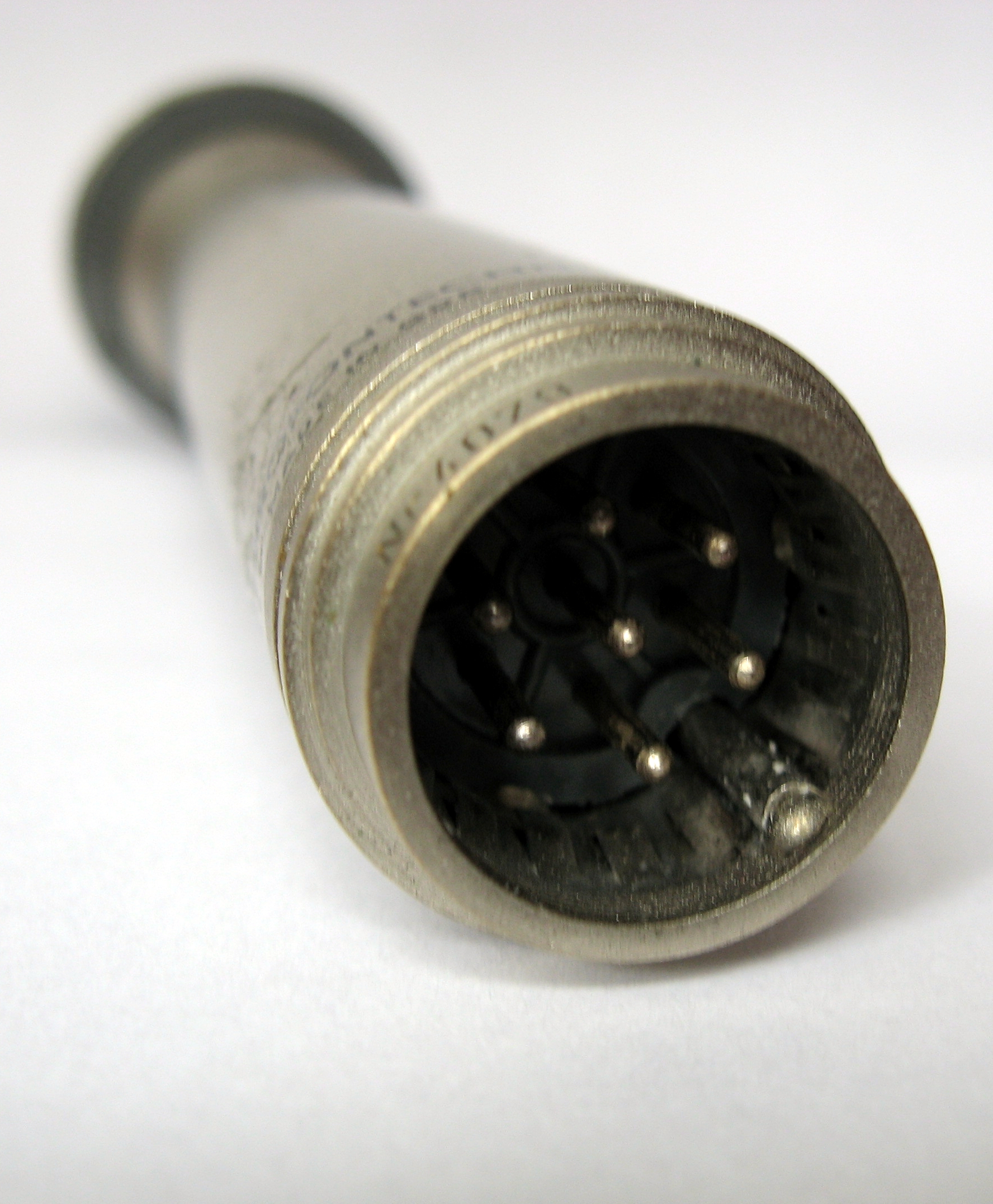

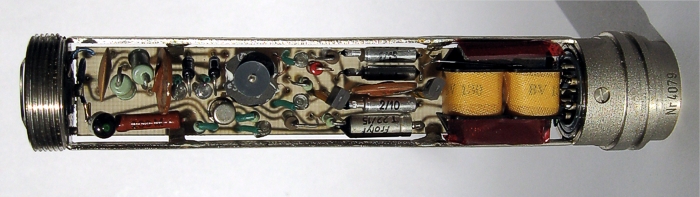

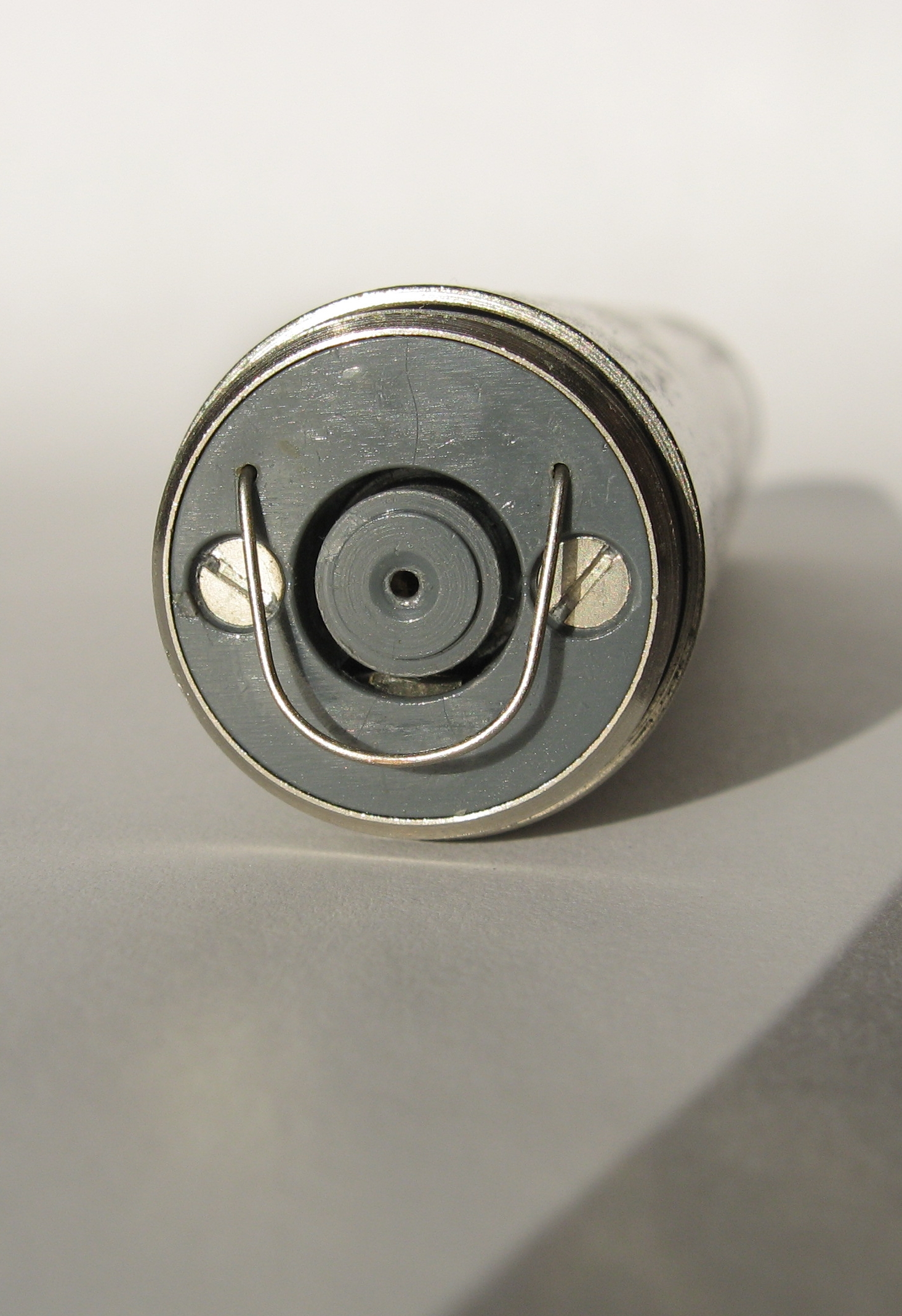

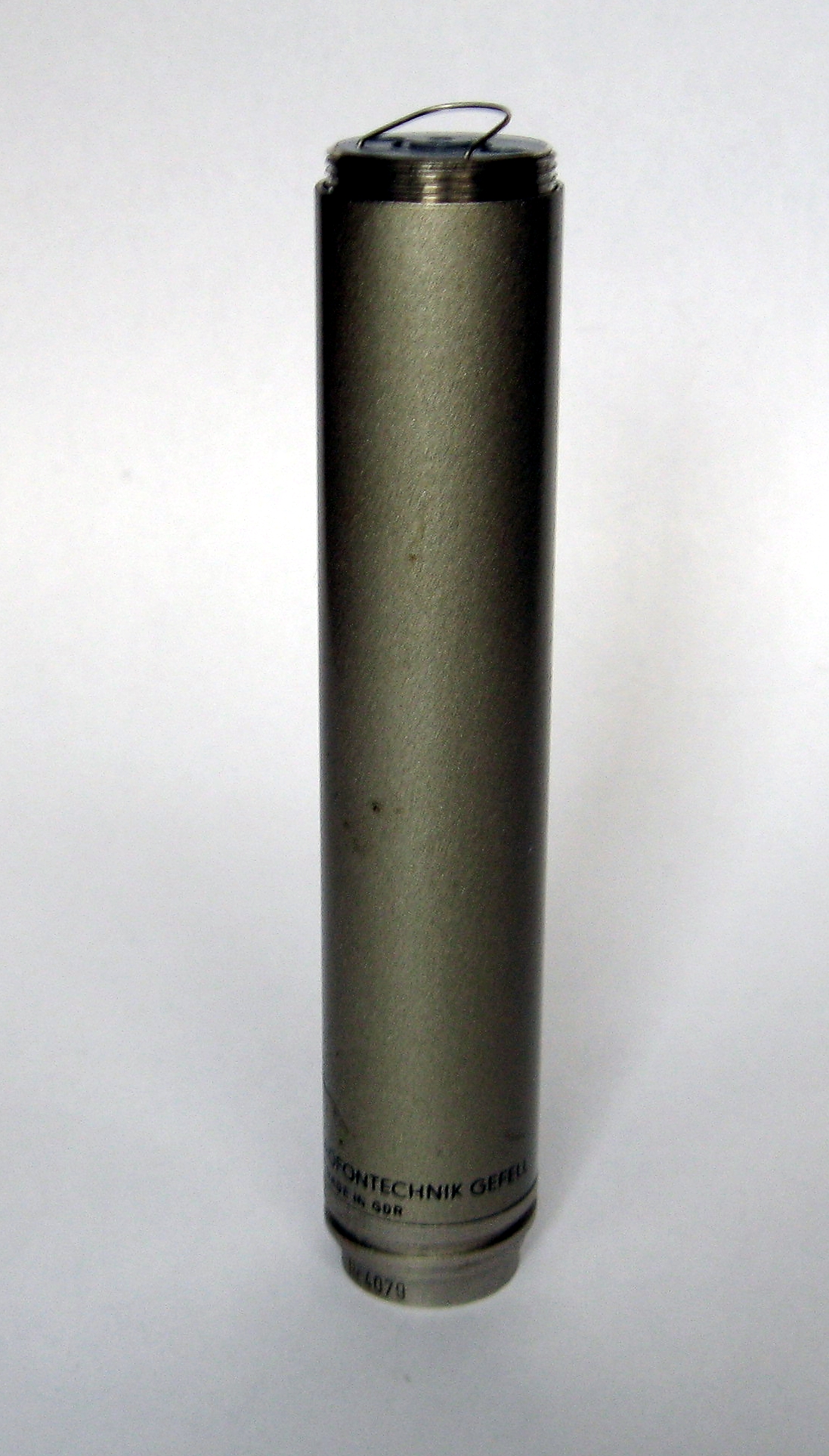

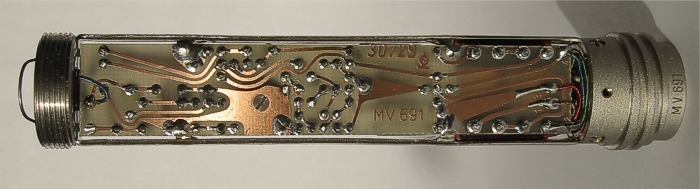

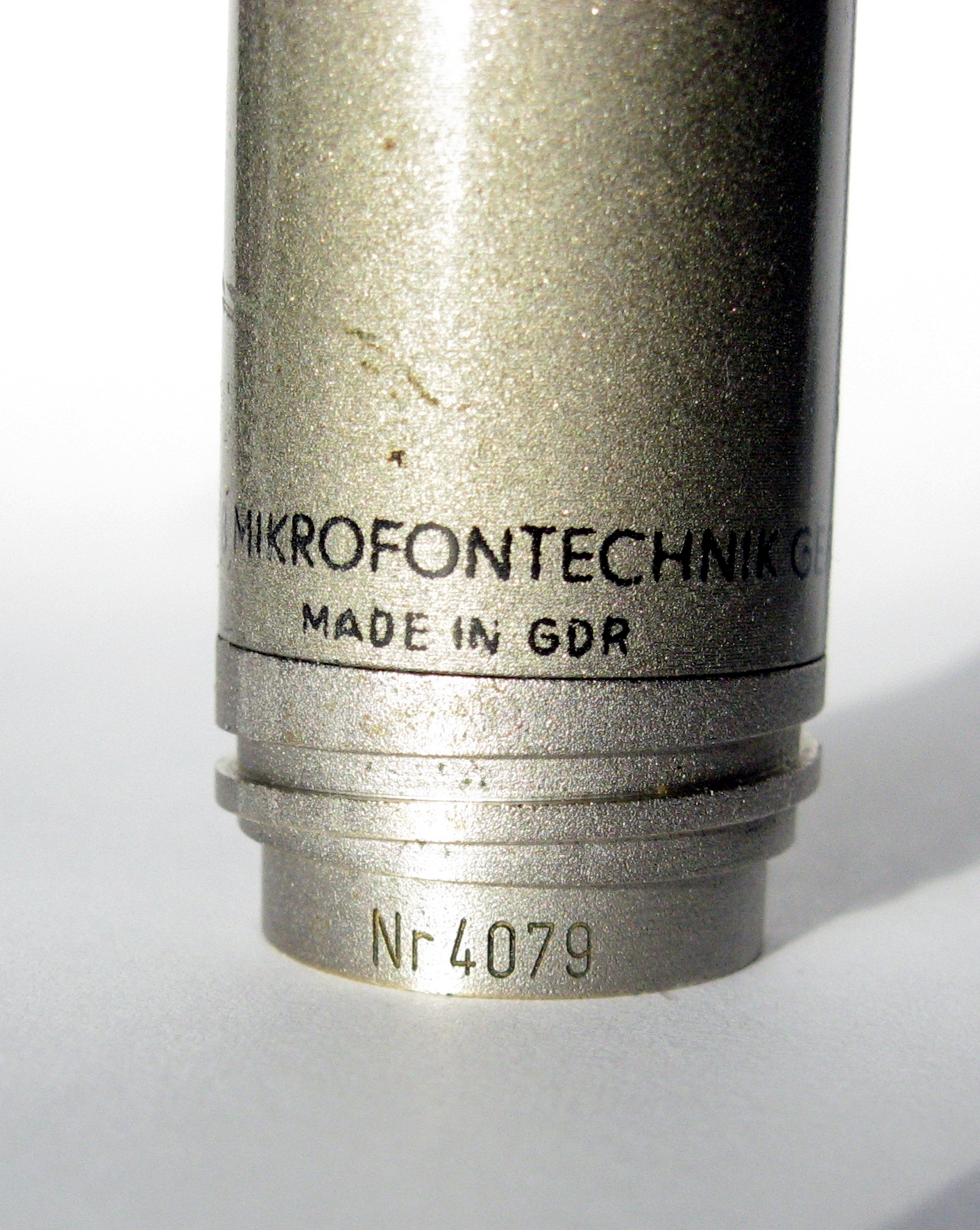

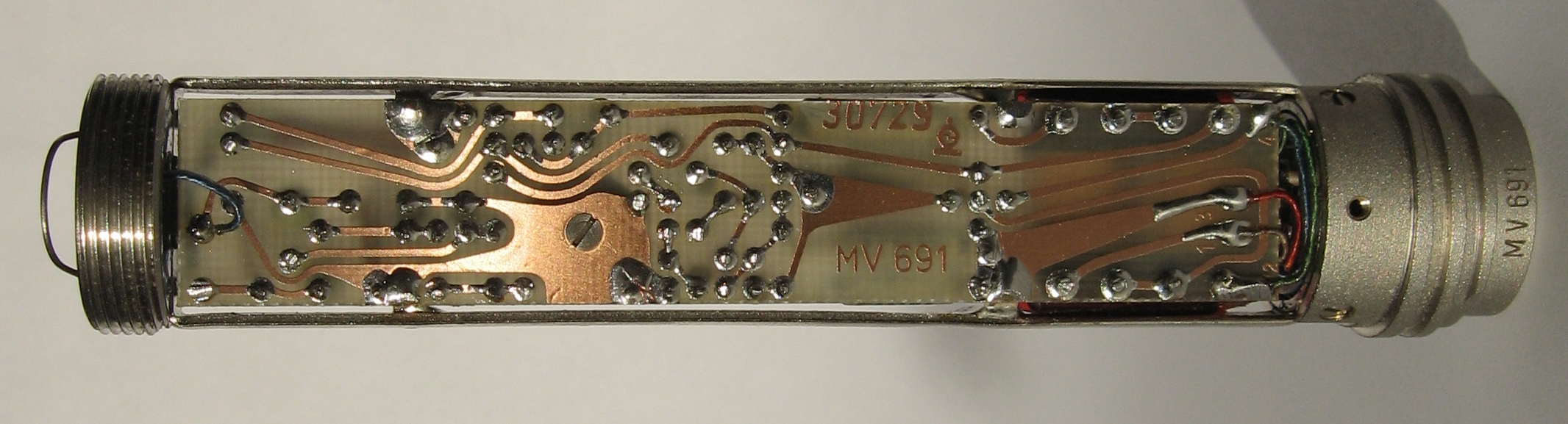

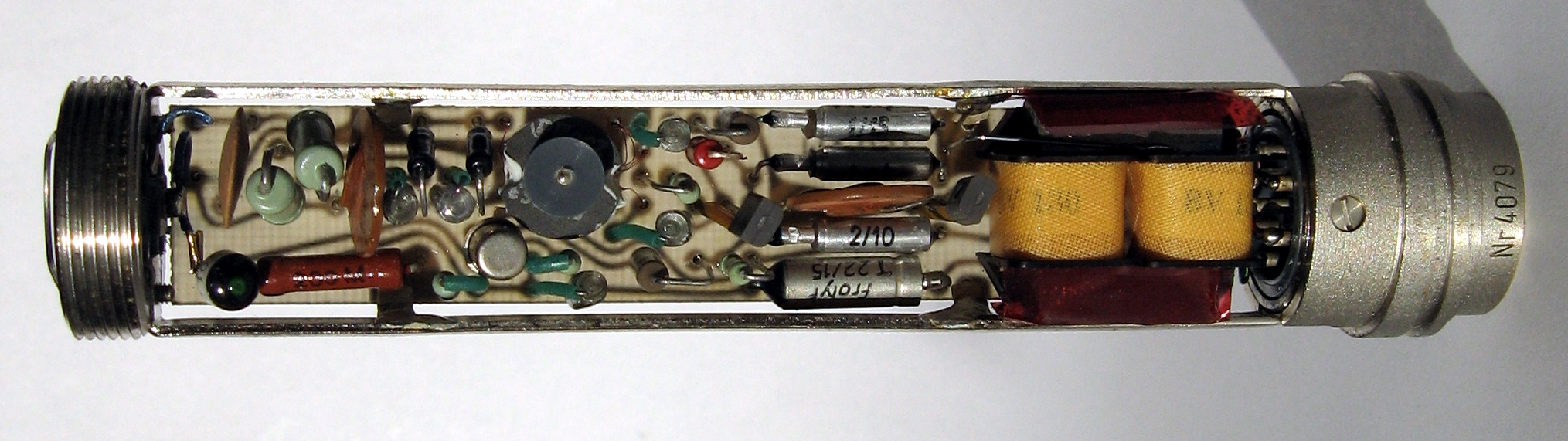

Mikrofonní předzesilovač RFT MV691 Mikrofonní předzesilovač RFT MV691 - připojovací konektor pro kapsli Mikrofonní předzesilovač RFT MV691 - připojovací konektor Mikrofonní předzesilovač RFT MV691 - detail Mikrofonní předzesilovač RFT MV691 - detail Mikrofonní předzesilovač RFT MV691 - rozebraný Mikrofonní předzesilovač RFT MV691 - rozebraný

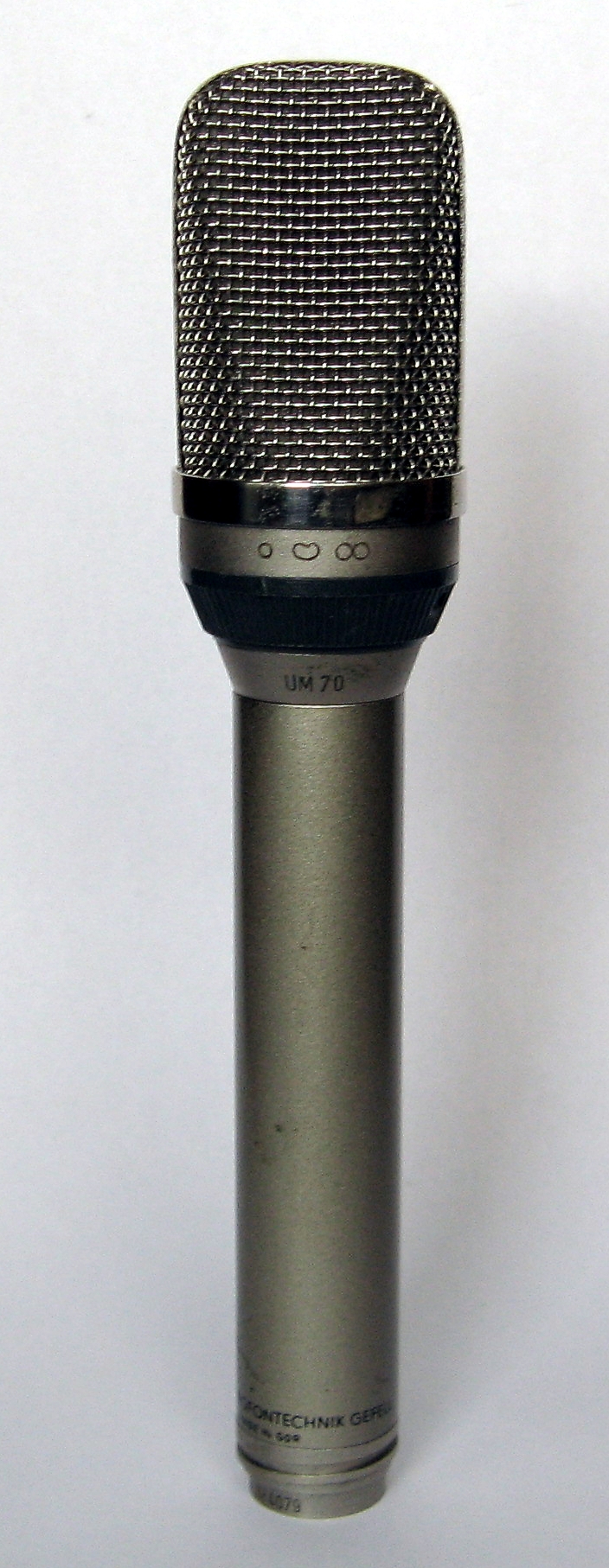

Adaptér pro phantomové napájení mikrofonního předzesilovače: Phantom adapter            Mikrofonní předzesilovač RFT MV691s kapslí RFT UM70

Vyobrazený vzorek je kompletně funkční.
