Studiový kondenzátorový mikrofon Neumann UM 57

s přepínatelnou směrovou snímací charakteristikou

Velkomembránový studiový kondenzátorový elektronkový mikrofon Neumann UM57 je další z řady elektronkových mikrofonů výrobce G. Neumann & Co., Gefell/Vogtl - NDR. Vyráběl se v období šedesátých let minulého století.

Mikrofon Neumann UM57 má rozměrově stejný předzesilovač jako   CMV563 a využívá také vybíranou elektronku EC92. Mikrofonní kapsle M7 (membrána PVC zlacená) je pevně spojená s předzesilovačem a změna charakteristiky mezi koulí, ledvinou a osmičkou, se provádí přepínáním polarizačního napětí na zdroji   UN57, případně   UN61.

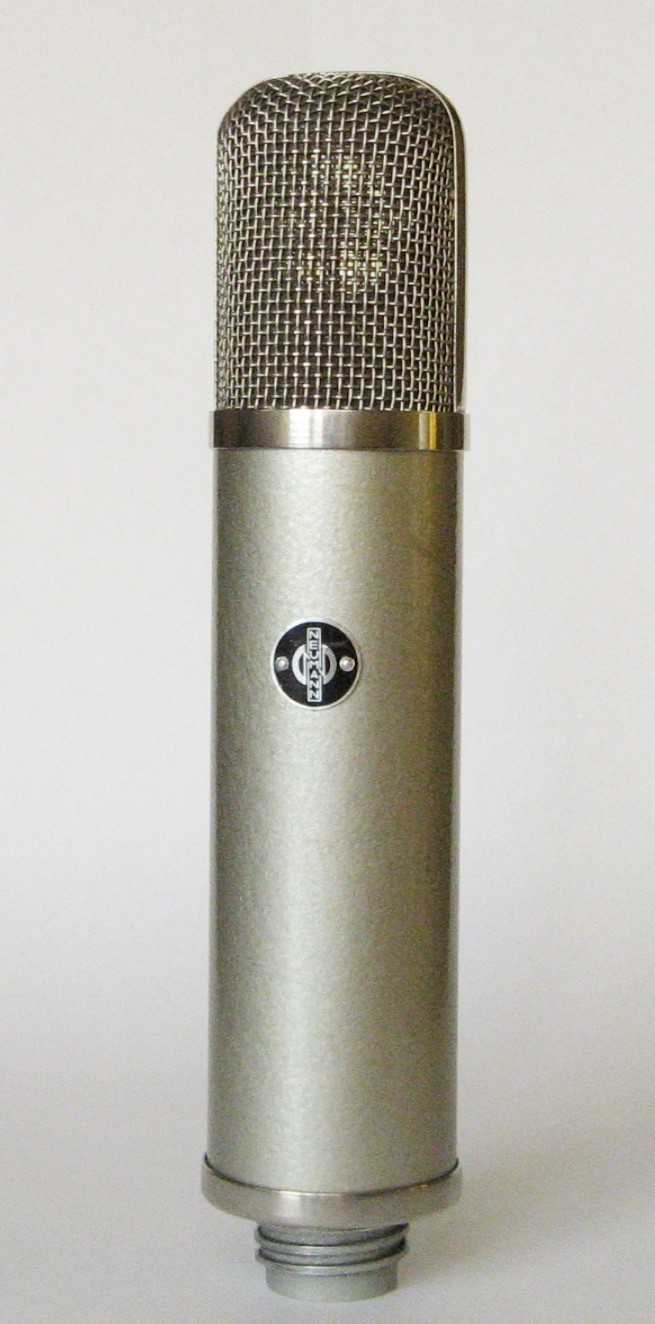

Mikrofon Neumann UM57 Nr.5141

VŠEOBECNÉ ÚDAJE:
Výrobce: G. Neumann & Co., Gefell/Vogtl - NDR
Tovární typ: UM 57
Použití: studiový provoz
Váha: 375 g
Rozměry: ø 42 x 194 mm
Povrchová úprava: kryt stříkán kladívkovým lakem

Schéma zapojení předzesilovače UM57

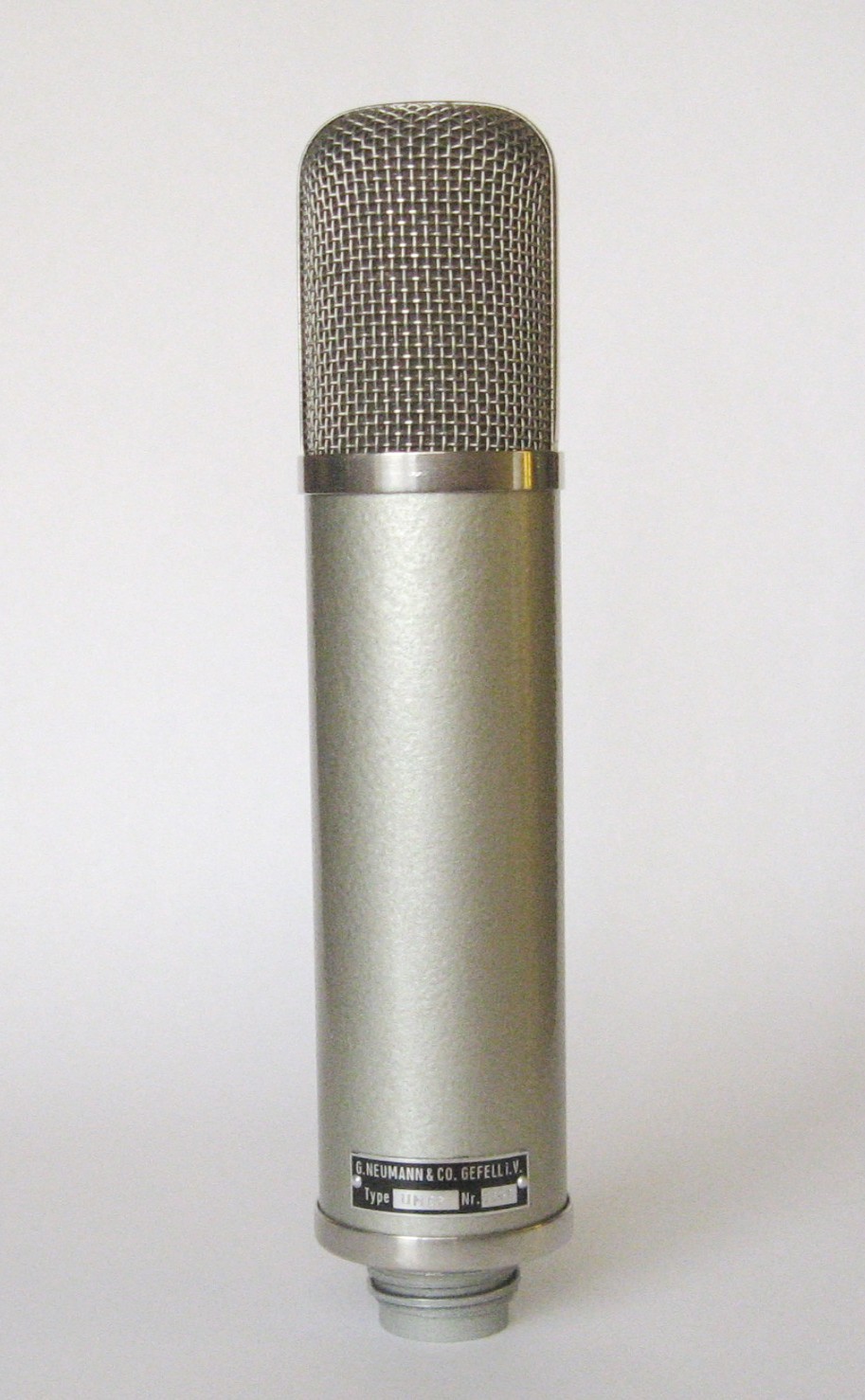

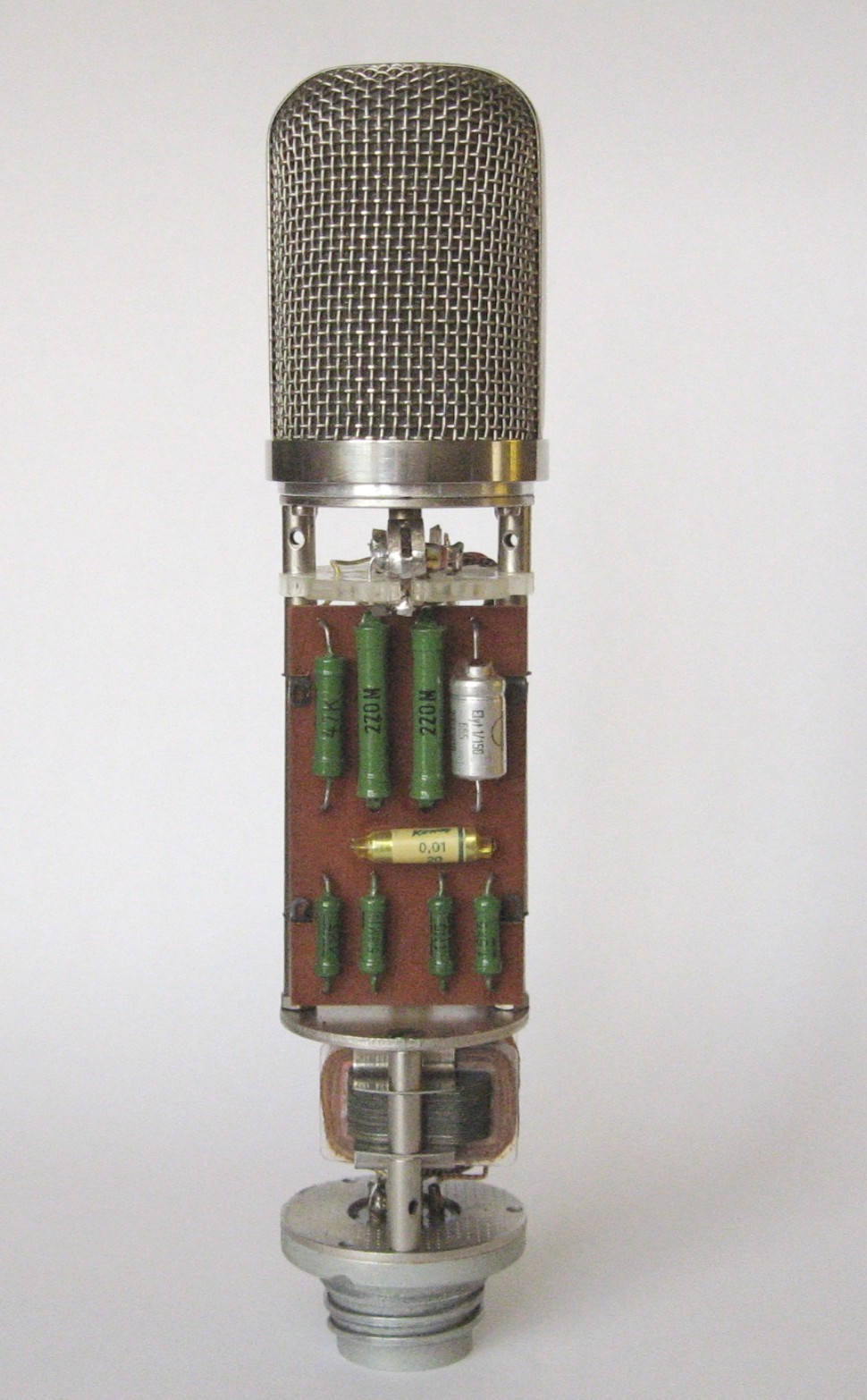

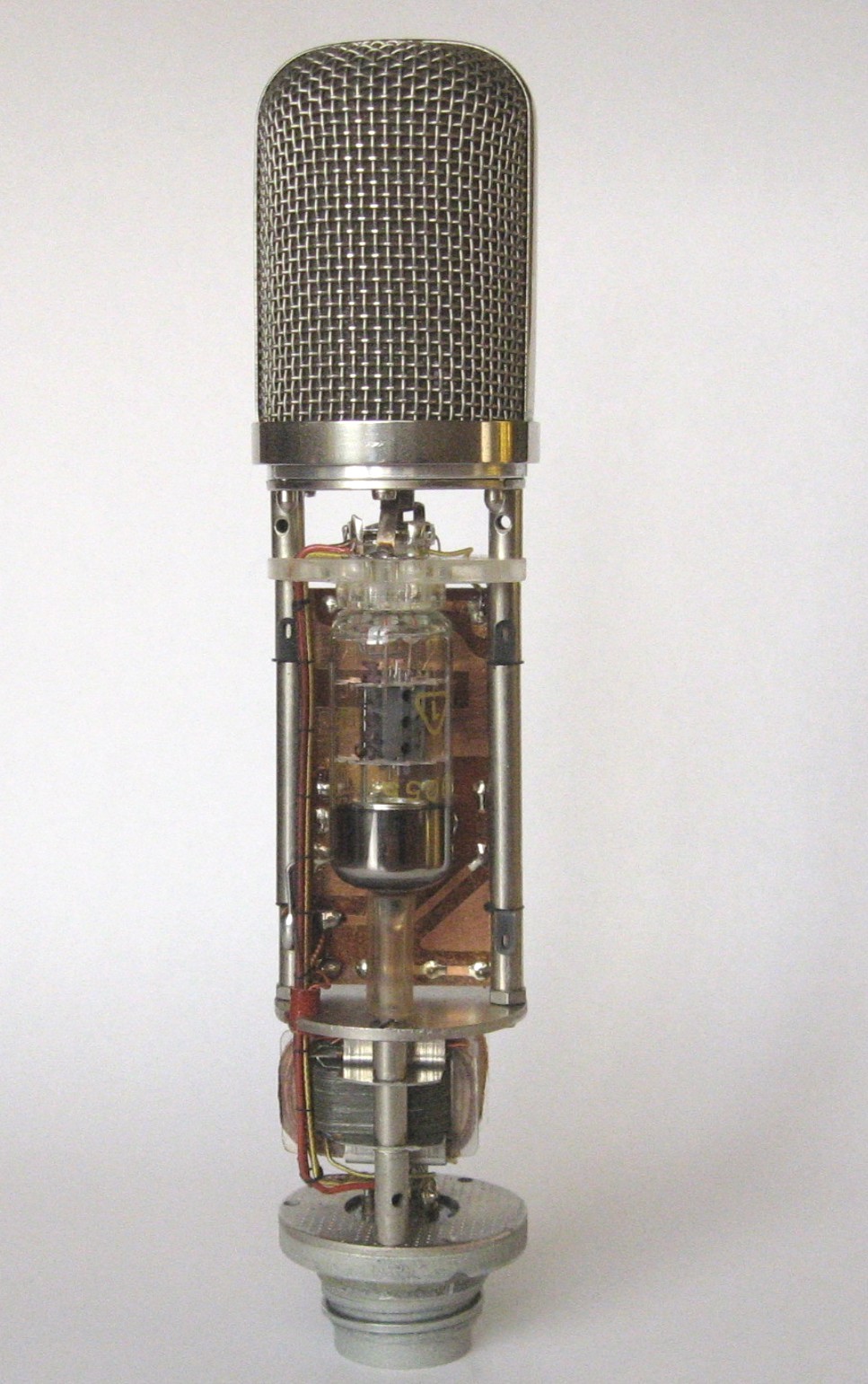

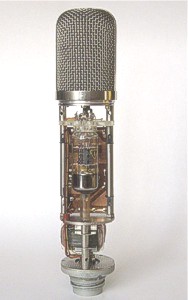

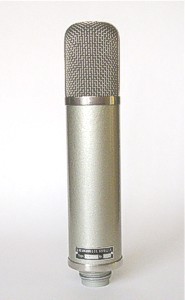

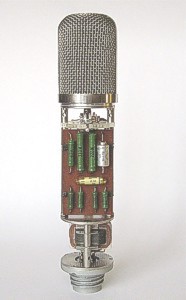

Mikrofon Neumann UM57 zadní pohled          Mikrofon Neumann UM57 rozebraný          Mikrofon Neumann UM57 rozebraný space

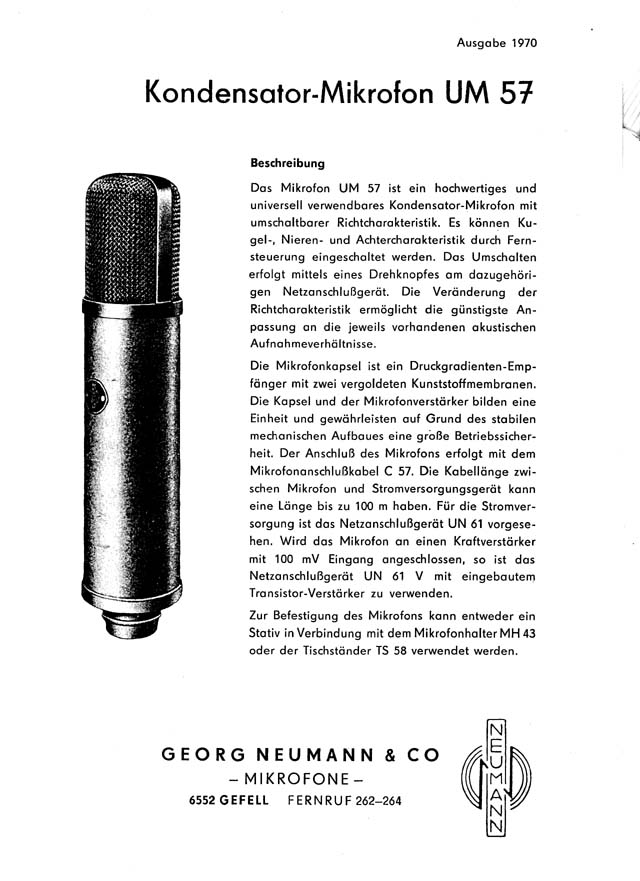

  Firemní leták

  Popis konektorů

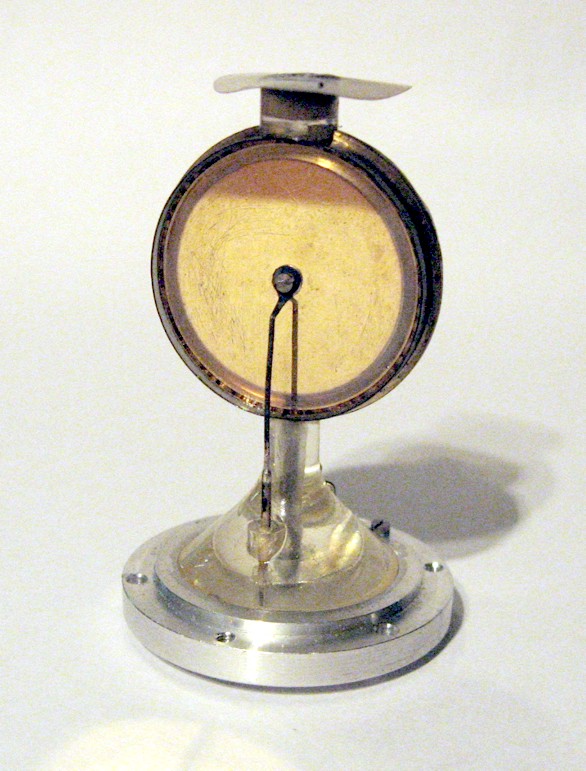

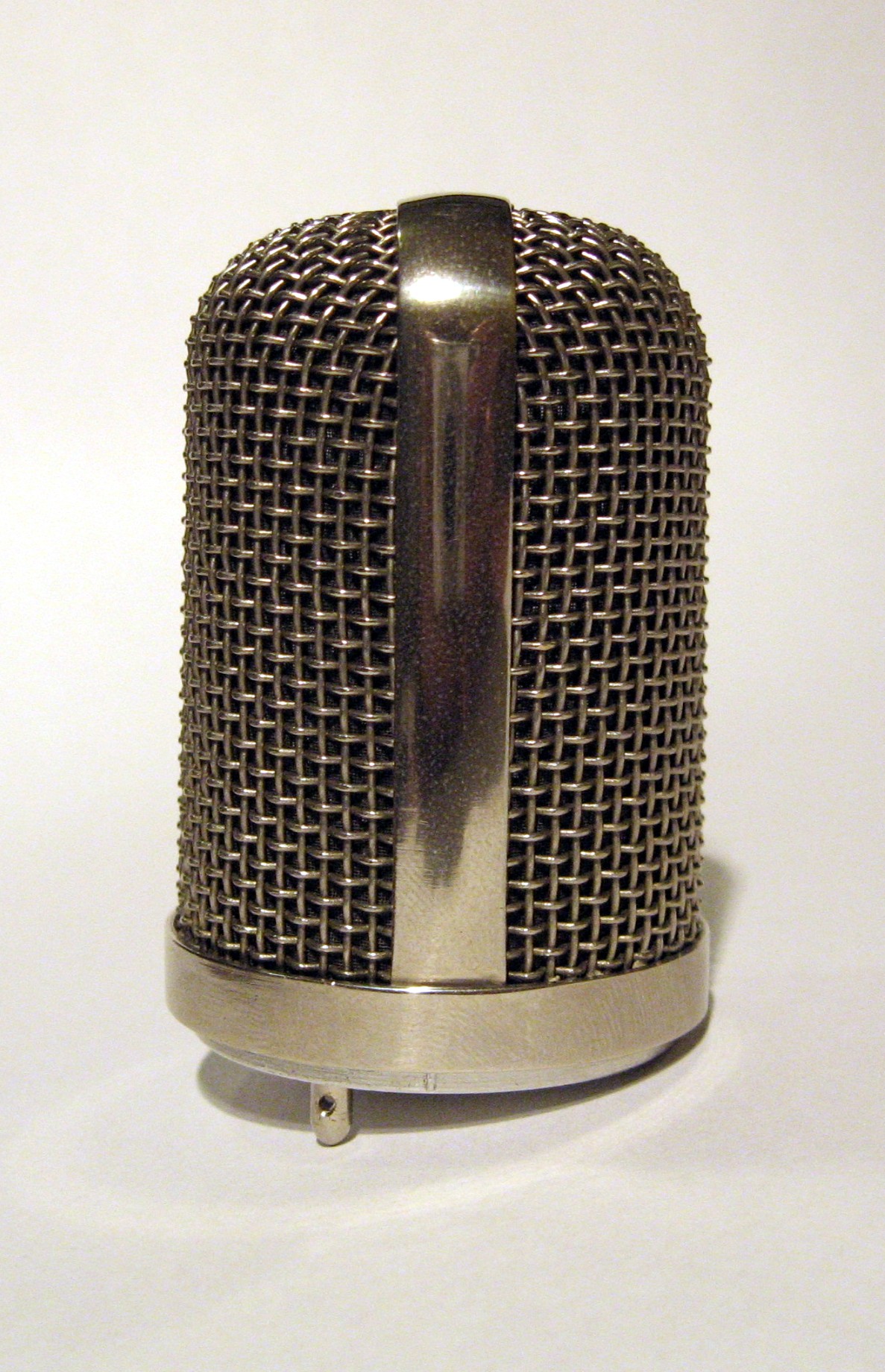

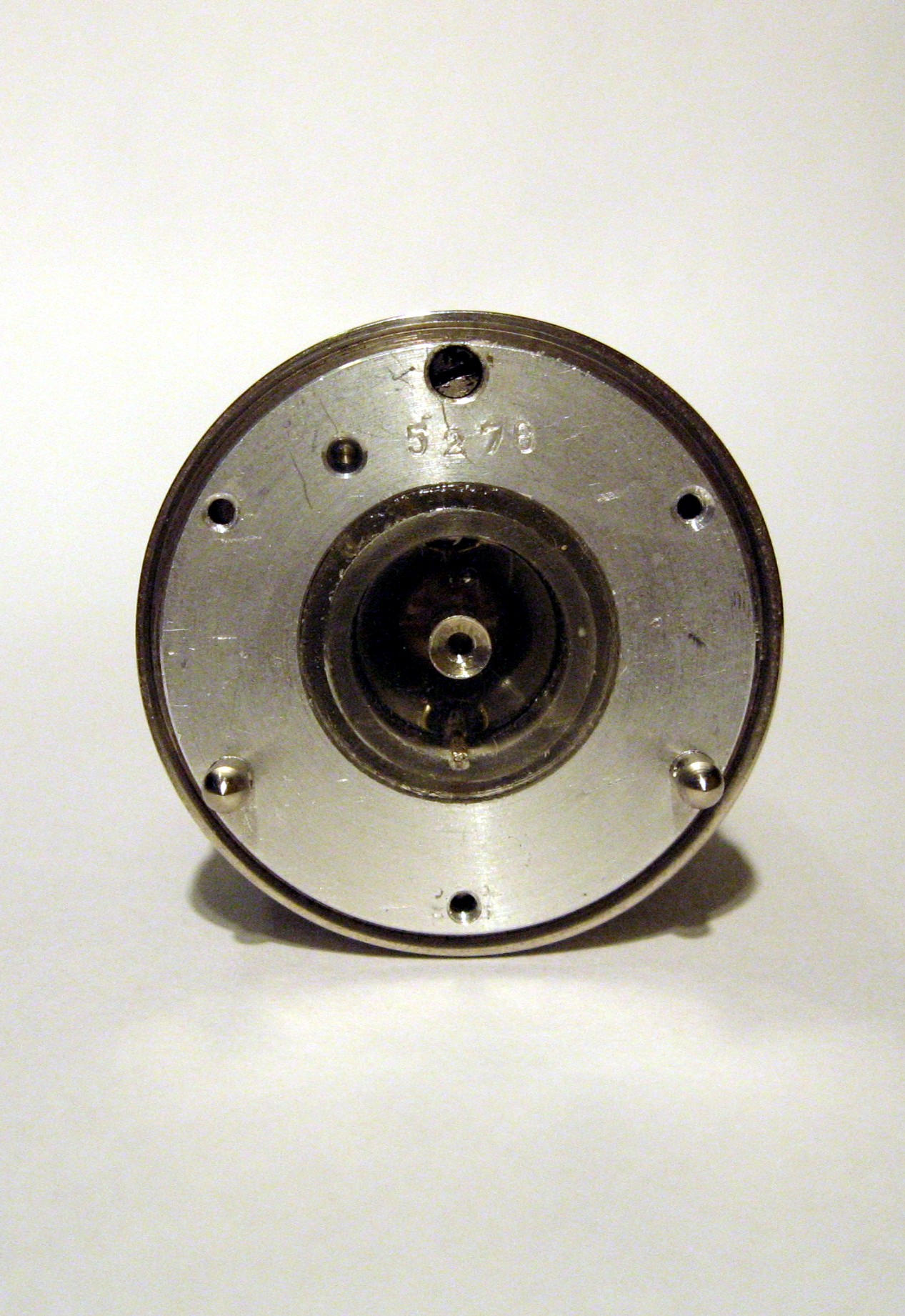

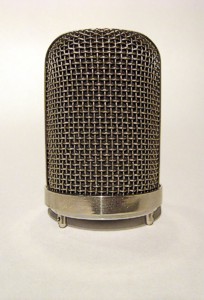

Mikrofonní vložka M7 s přepínatelnou charakteristikou

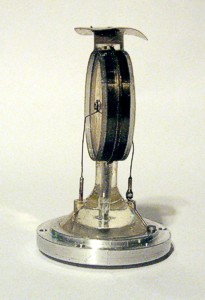

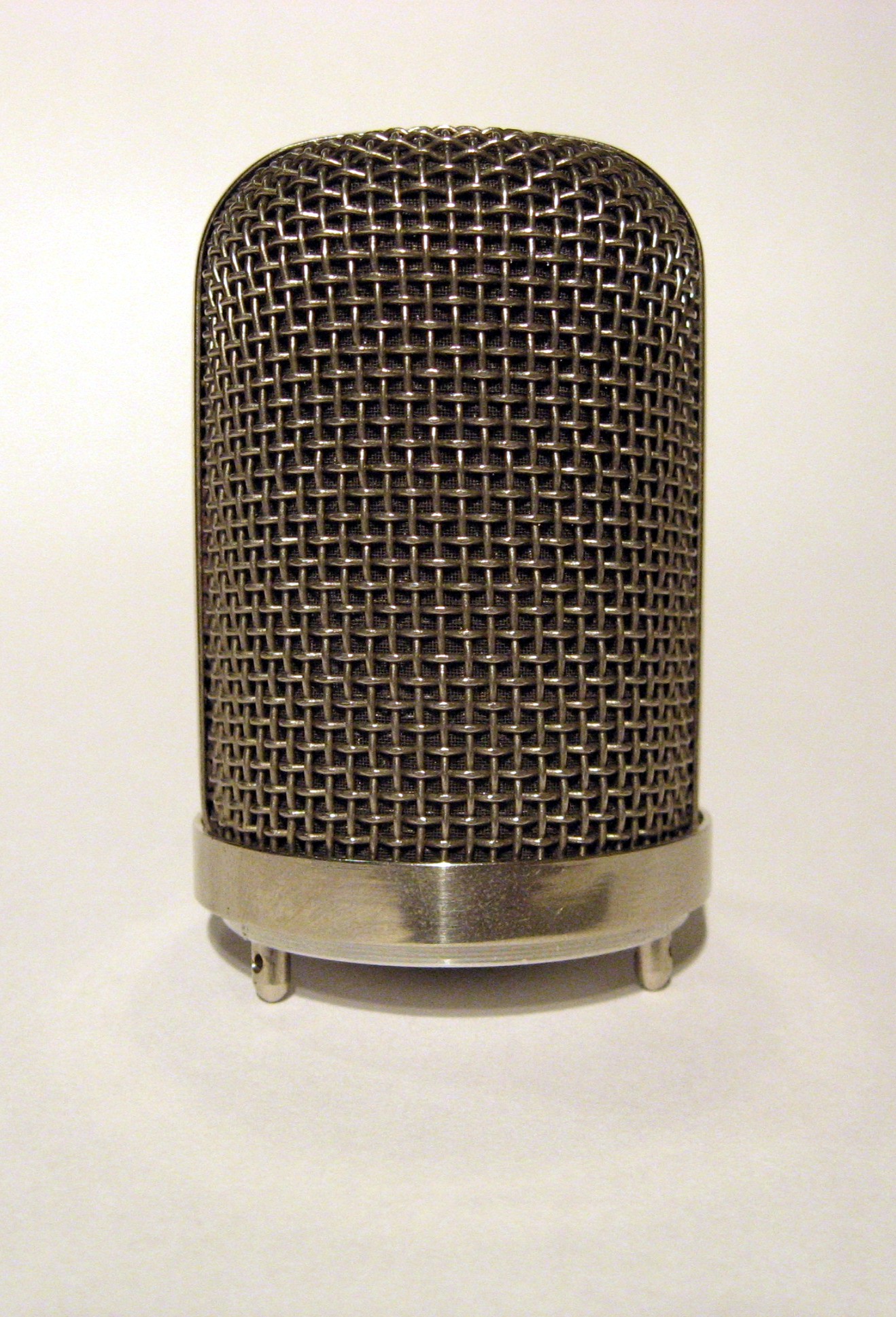

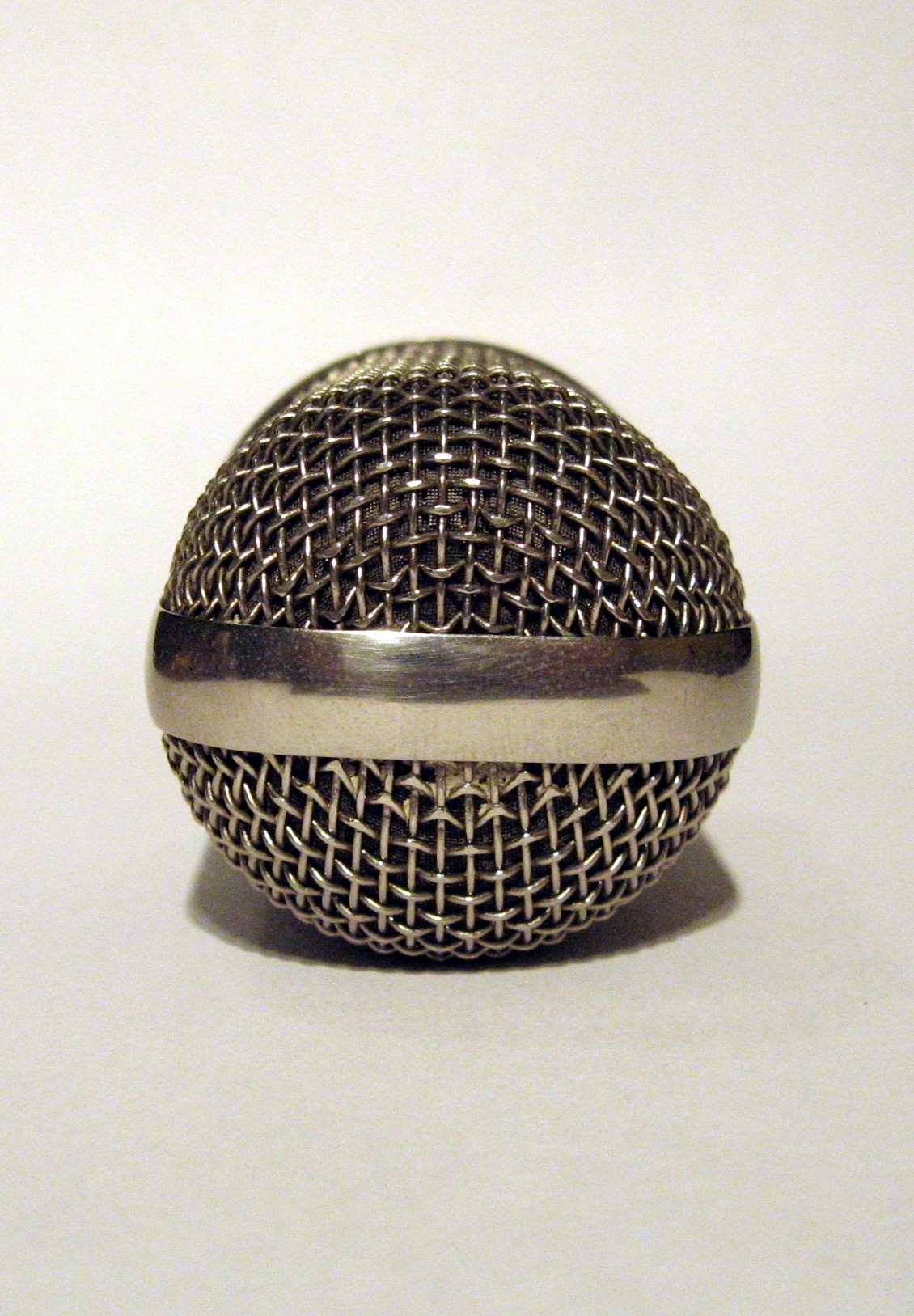

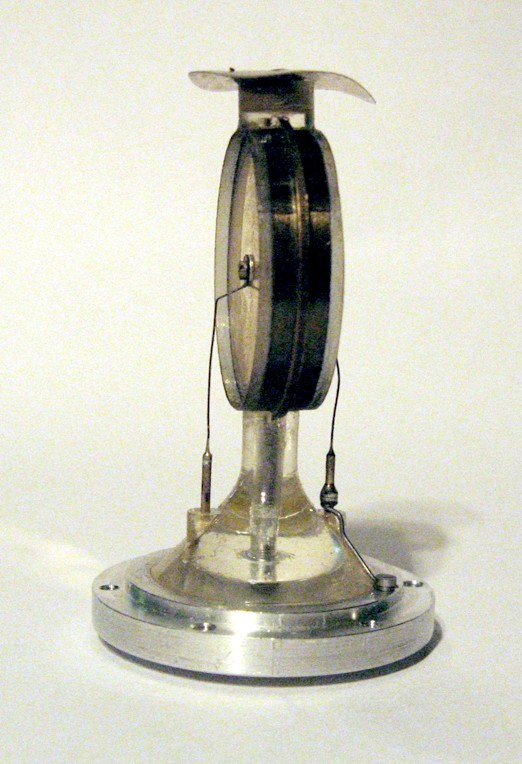

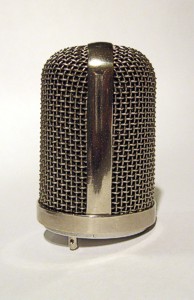

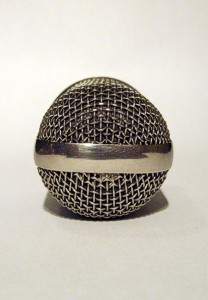

Mikrofonní vložka M7 pro UM57 Mikrofonní vložka M7 pro UM57 Mikrofonní vložka M7 pro UM57 Mikrofonní vložka M7 pro UM57 Mikrofonní vložka M7 pro UM57 Mikrofonní vložka M7 pro UM57 space

Vyobrazený vzorek je kompletně funkční.
