Napaječ UN61 pro kondenzátorové mikrofony Neumann

Napaječ byl určený pro napájení předzesilovačů kondenzátorových mikrofonů Neumann s elektronkou EC 92 (  UM57) se změnou charakteristiky pomocí přepínání polarizačního napětí kapsle přepínačem na napaječi. Napaječem je možné napájet i mikrofony bez změny charakteristiky (  CMV563,   M582).

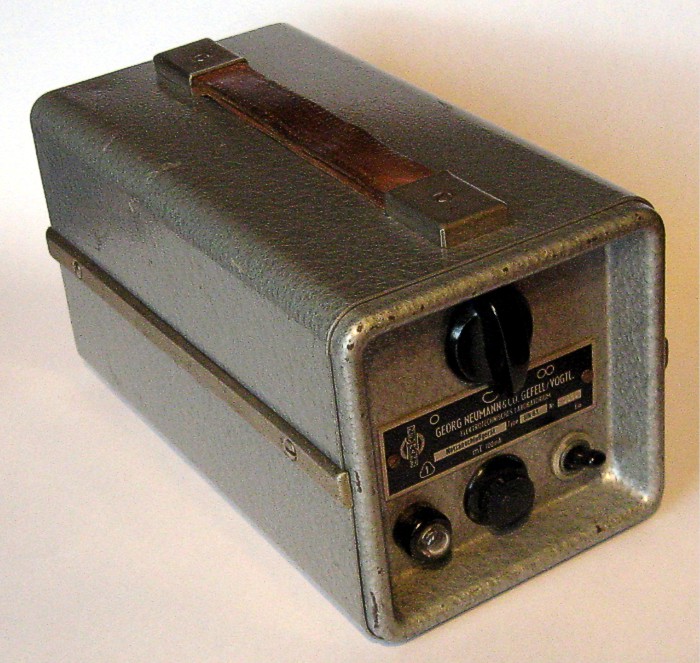

Napaječ NEUMANN UN61 Nr.3484

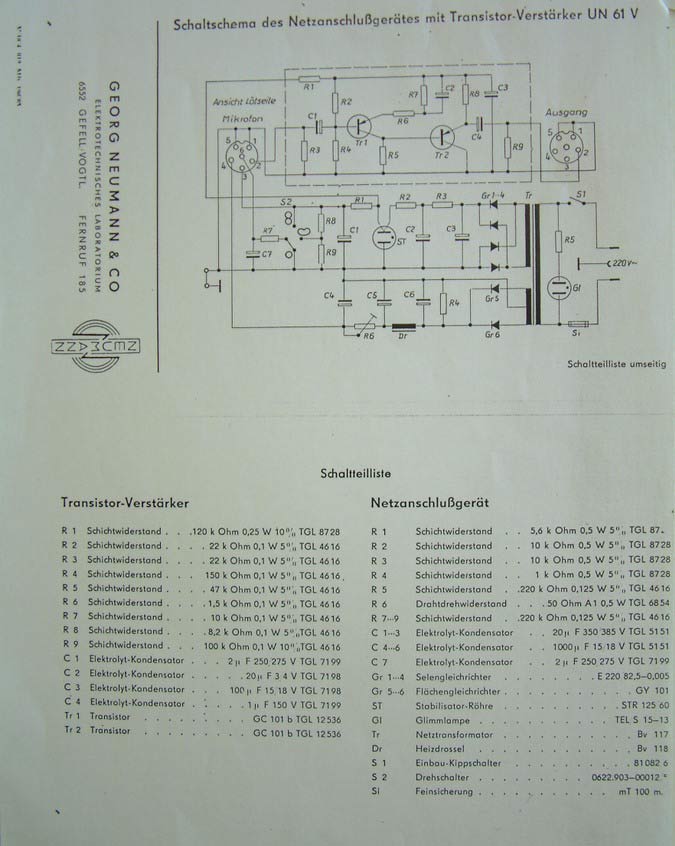

  Schéma zapojení UN61V - stejného zdroje s vestavěným předzesilovačem

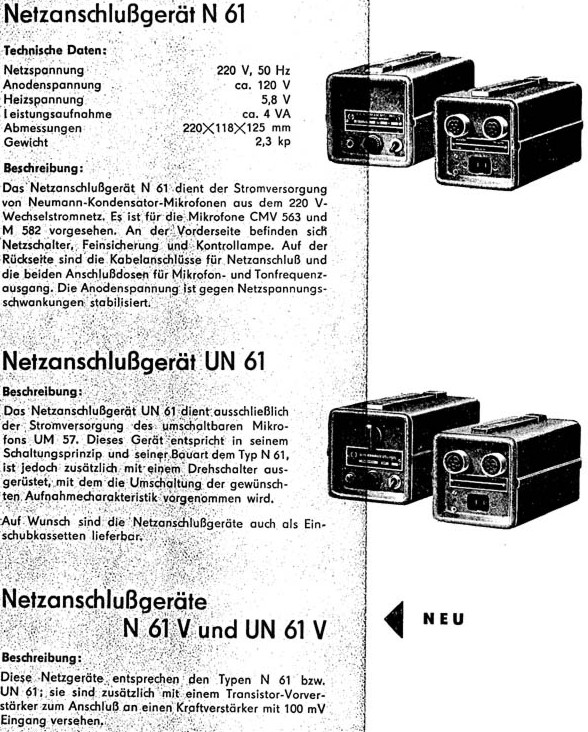

  Tovární dokumentace

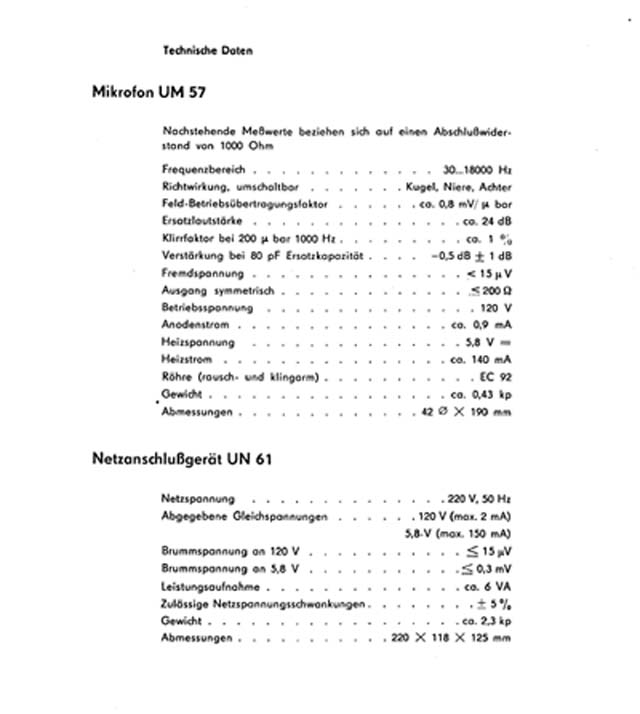

  Specifikace UM57 a UN61

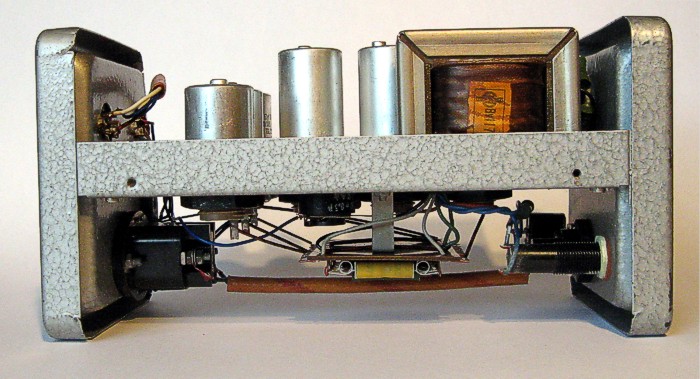

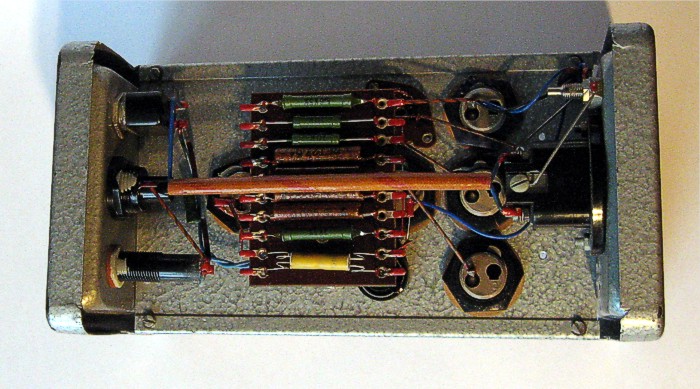

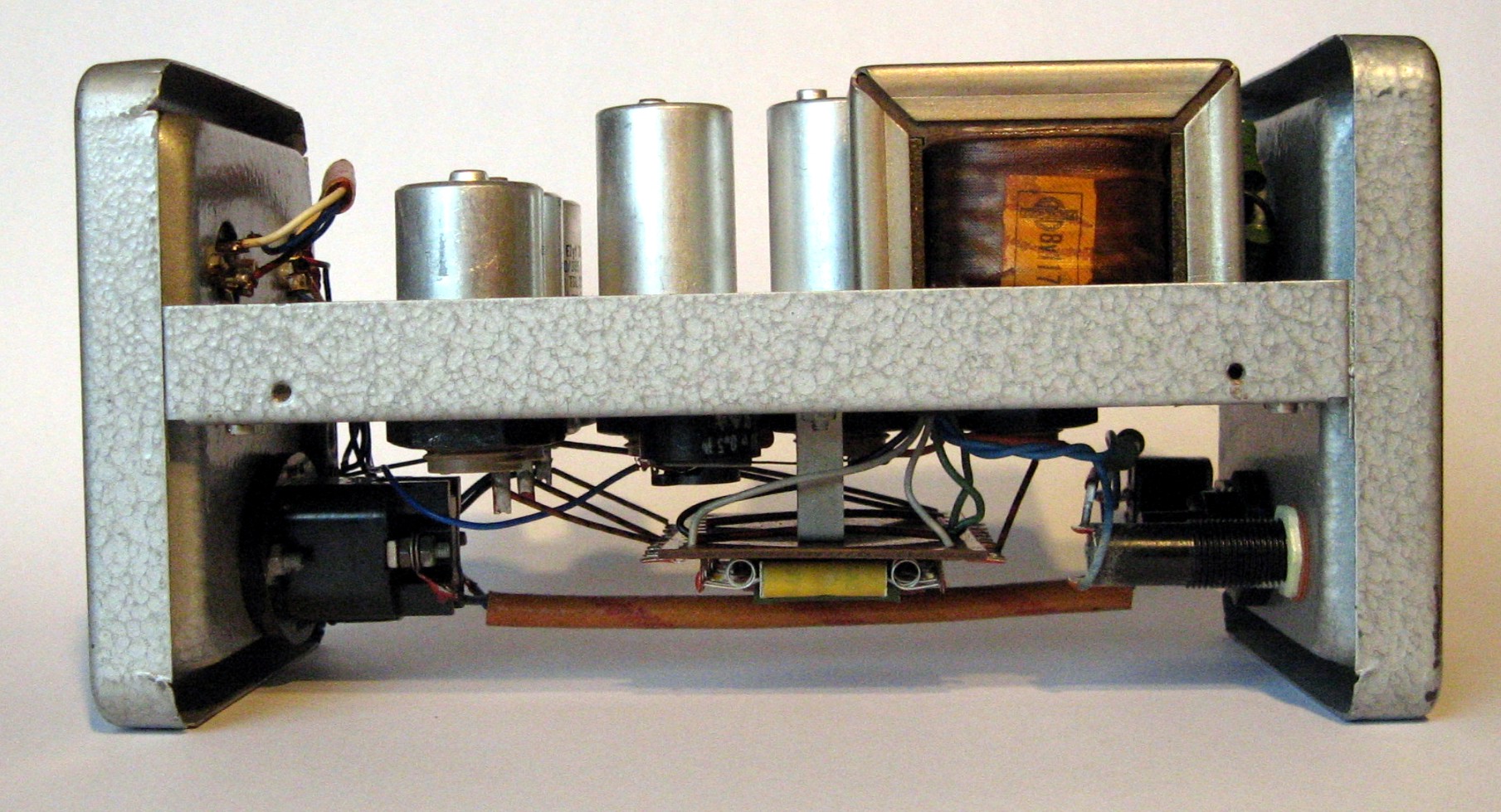

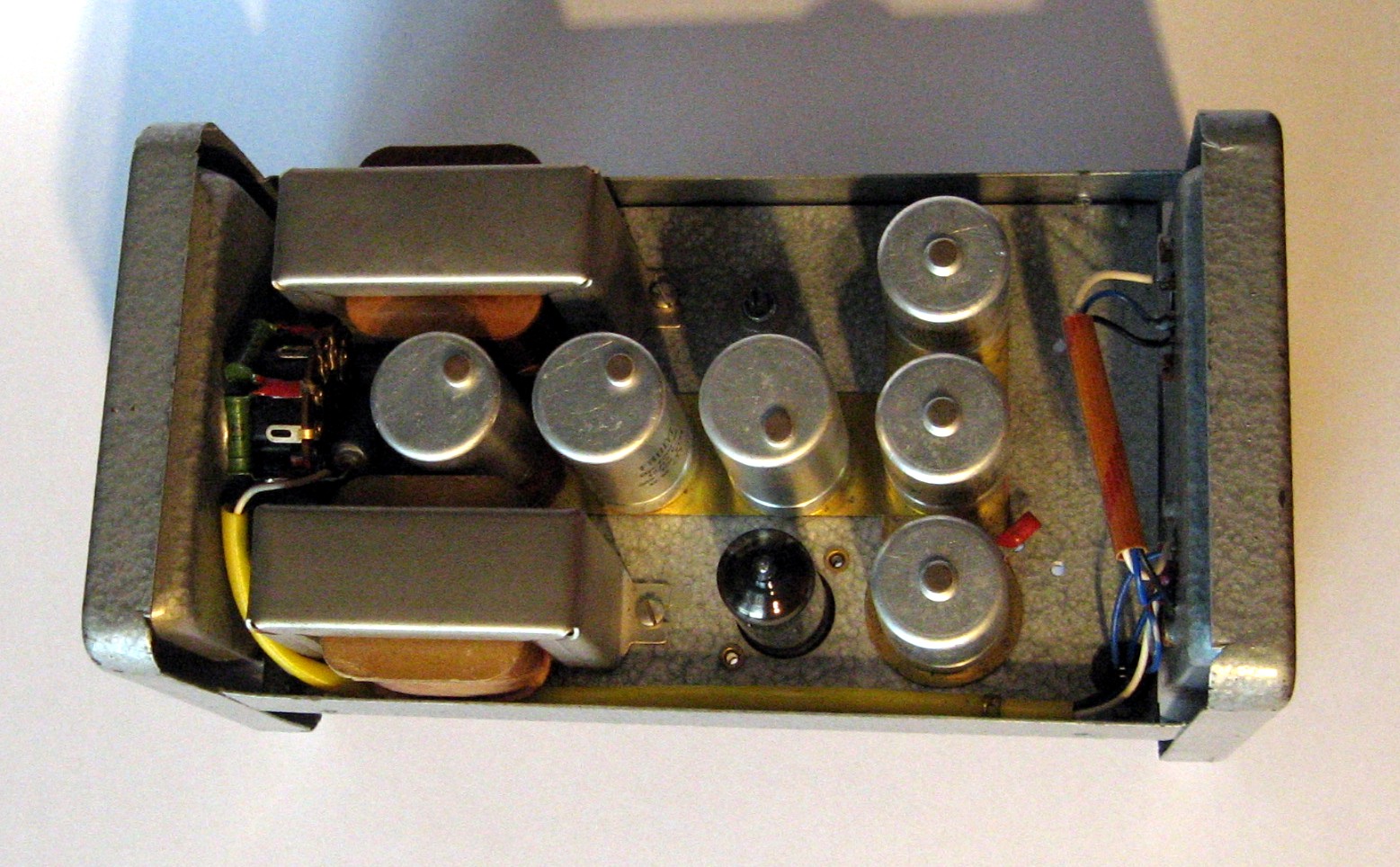

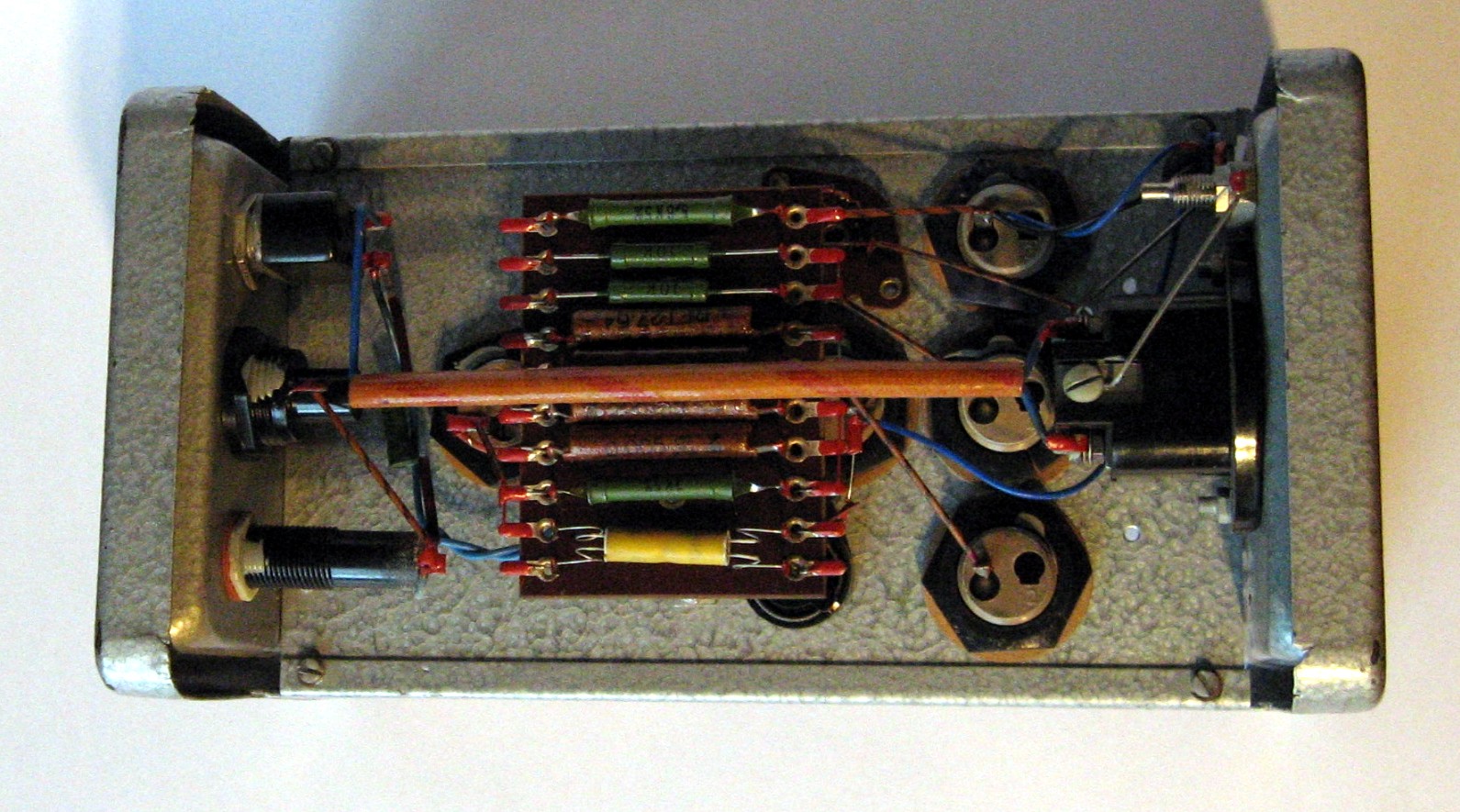

Napaječ NEUMANN UN61 Nr.3484 - rozebraný horní pohled Napaječ NEUMANN UN61 Nr.3484 - rozebraný spodní pohled Napaječ NEUMANN UN61 Nr.3484 - rozebraný boční pohled

  Popis konektorů

Vyobrazený vzorek je kompletně funkční.
